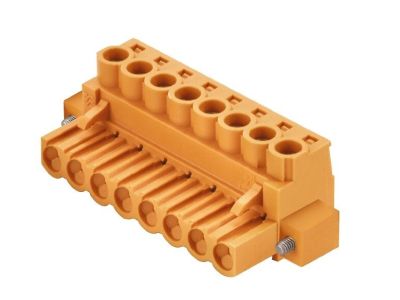

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Weidmuller

Producent

Weidmuller

Kod

1353518

EAN

4032248618750

Kod Producenta

1944170000

Złącze wtykowe płytek drukowanych BLZP 5.08HC/10/180F SN OR BX

Informacja o Produkcie

Opis i Kluczowe Cechy

Złącze wtykowe płytek drukowanych BLZP 5.08HC/10/180F SN OR BX (symbol 1944170000) to 10-biegunowe złącze wtykowe przeznaczone do montażu na PCB. Dzięki rozstawowi 5.08 mm i konstrukcji 180° (wtyk prosty) zapewnia wygodne i pewne łączenie przewodów z płytką drukowaną. Styki cynowane (SN) gwarantują dobrą przewodność i odporność na korozję, a pomarańczowa obudowa (OR) ułatwia identyfikację w zestawie.

Liczba biegunów 10: Umożliwia podłączenie do 10 obwodów w jednej obudowie – oszczędność miejsca na PCB.
Rozstaw 5.08 mm: Standardowy skok dla przemysłowych złączy – kompatybilny z większością aplikacji sterowania i automatyki.
Kąt wtyku 180° (prosty): Ułatwia prowadzenie przewodów w szafie sterowniczej, szczególnie w ciasnych przestrzeniach.
Styki cynowane (SN): Zapewniają niską rezystancję styku i długotrwałą odporność na utlenianie – stabilna praca w czasie.

Zgodność z Normami

Złącze BLZP 5.08HC/10/180F SN OR BX spełnia wymagania ogólnych norm europejskich dotyczących złączy do płytek drukowanych. Posiada certyfikat CE, co potwierdza zgodność z obowiązującymi dyrektywami. Produkt przeznaczony do użytku w instalacjach przemysłowych zgodnie z zaleceniami producenta.

Zastosowanie

Złącze wtykowe do płytek drukowanych znajduje zastosowanie w różnorodnych układach sterowania i automatyki budynkowej. Pozwala na szybkie i bezpieczne podłączanie przewodów sztywnych i elastycznych bez użycia narzędzi.

Łączenie modułów sterowników PLC i przekaźników z czujnikami i aktuatorami.
Sygnalizacja i zasilanie w szafach sterowniczych – połączenia do 10 obwodów.
Automatyka budynkowa – systemy HVAC, oświetlenia, sterowanie roletami.
Pomiary i rejestracja danych – interfejsy do modułów I/O.

Wskazówki Montażowe

Montaż złącza BLZP na płytce drukowanej powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP (lub odpowiednimi do danej instalacji). Złącze przeznaczone jest do lutowania w otwory PCB. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie od układu. Zaleca się stosowanie topnika i temperatury lutowania zgodnej z zaleceniami producenta. Przekrój przewodów (przy użyciu zacisków śrubowych – jeśli dotyczy) należy dobrać do prądu obciążenia – w przypadku braku danych w karcie katalogowej stosować standardowe wartości dla 5.08 mm (zwykle do 10–15 A). Dokręcać śruby momentem zgodnym z dokumentacją (jeśli podano).

FAQ

W jakim kolorze dostępny jest ten produkt? Produkt dostępny jest w kolorze pomarańczowym, co ułatwia identyfikację i segregację obwodów w rozdzielnicy.
Jaki jest stopień ochrony? Produkt przeznaczony do montażu wewnątrz szaf sterowniczych lub obudów – zwykle pracuje w środowisku o stopniu ochrony IP20 (w zależności od zabudowy). Dokładny stopień ochrony nie został podany w danych producenta.
Czy złącze nadaje się do pracy ciągłej? Tak, styki cynowane i konstrukcja złącza są przystosowane do długotrwałej pracy w obwodach niskiego napięcia i średniego prądu (wartości graniczne należy sprawdzić w karcie katalogowej). W przypadku dużych obciążeń zaleca się konsultację z dokumentacją techniczną.
