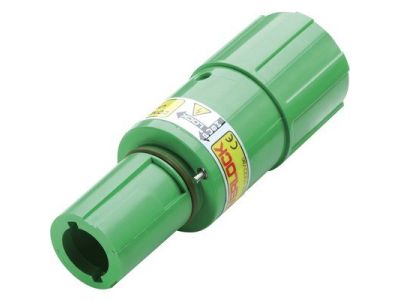

Złącze EPIC POWERLOCK F6 S PE/GN M40 (1) | 44420262 Lapp Kabel

Opis i Kluczowe Cechy

Złącze EPIC POWERLOCK F6 S PE/GN M40 (symbol 44420262) to obudowa swobodna gniazda o klasie ochrony IP67, przeznaczona do stosowania z nieekranowanymi żyłami pojedynczymi o przekroju 50–120 mm². Wysoka stabilność konstrukcji zapewniona przez trwałe tworzywo PBT gwarantuje bezpieczeństwo nawet w trudnych warunkach zewnętrznych. Złącze charakteryzuje się zharmonizowanym kodowaniem barwnym zgodnie z normą europejską, co ułatwia identyfikację faz w układach trójfazowych i prądu stałego. Gwint M40 umożliwia współpracę z odpowiednią dławnicą kablową, zapewniając szczelność połączenia.

• Przekrój przewodów 50–120 mm²: Kompatybilne z grubymi przewodami stosowanymi w instalacjach przemysłowych, energetycznych i motoryzacyjnych.
• Klasa ochrony IP67: Całkowita ochrona przed pyłem i możliwość zanurzenia w wodzie – idealne do zastosowań zewnętrznych i w trudnych warunkach atmosferycznych.
• Obciążalność do 400 A: Przeznaczone do układów trójfazowych i prądu stałego o wysokim poborze mocy, np. w silnikach elektrycznych lub systemach zasilania awaryjnego.
• Wytrzymałe tworzywo PBT: Wysoka odporność mechaniczna i termiczna, stabilność wymiarowa nawet przy dużych obciążeniach.
• Zharmonizowane kodowanie barwne: Ułatwia prawidłowe podłączenie faz i identyfikację obwodów zgodnie z normami europejskimi.

Zgodność z Normami

Złącze spełnia wymagania norm europejskich, w tym DIN VDE 0100-730 dla żeglugi śródlądowej oraz posiada certyfikację VDE. Zostało zaprojektowane zgodnie z dyrektywami Unii Europejskiej i posiada oznakowanie CE. Przeznaczone do instalacji zgodnych z normami IEC 61984 i IEC 62444.

Zastosowanie

Złącze EPIC POWERLOCK F6 S PE/GN M40 znajduje zastosowanie w instalacjach wymagających pewnego i szczelnego połączenia przewodów o dużym przekroju, zarówno w warunkach stacjonarnych, jak i ruchomych.

• Zasilanie silników elektrycznych i urządzeń chłodniczych w obiektach przemysłowych.
• Systemy zasilania awaryjnego z wykorzystaniem generatorów lub magazynów baterii.
• Instalacje w środowiskach zewnętrznych narażonych na wilgoć, pył i wibracje, np. w energetyce wiatrowej lub fotowoltaice.
• Zasilanie ruchomego sprzętu budowlanego lub rolniczego.
• Połączenia w układach prądu stałego, np. w magazynach energii lub pojazdach elektrycznych.

Wskazówki Montażowe

Montaż złącza powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia. Przed montażem upewnić się, że średnica przewodu mieści się w zakresie 50–120 mm². Gwint M40 wymaga użycia odpowiedniej dławnicy kablowej zapewniającej szczelność IP67. Po podłączeniu przewodów należy dokręcić styki śrubowe z zalecanym momentem dokręcenia (szczegóły w dokumentacji technicznej). Należy sprawdzić poprawność uziemienia i izolacji przed uruchomieniem instalacji.

FAQ

• Czy złącze jest odporne na zanurzenie w wodzie? Tak – klasa ochrony IP67 oznacza pełną szczelność zarówno przed pyłem, jak i możliwość zanurzenia w wodzie na czas określony w normie.
• Jakie jest maksymalne obciążenie prądowe złącza? Złącze jest przystosowane do pracy z prądem do 400 A w układach trójfazowych i prądu stałego.
• Czy złącze nadaje się do przewodów ekranowanych? Nie – przeznaczone jest wyłącznie do nieekranowanych żył pojedynczych o przekroju 50–120 mm².
