Złącze elastyczne pomiędzy stycznikiem GV2 i LC1-D09/25 | GV1G02 Schneider Electric

Opis i Kluczowe Cechy

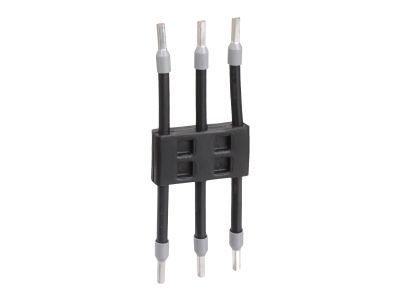

Złącze elastyczne o symbolu GV1G02 przeznaczone jest do mechanicznego i elektrycznego łączenia wyłączników silnikowych serii GV2 ze stycznikami serii LC1-D09/25. Dzięki elastycznej konstrukcji ułatwia prowadzenie przewodów i redukuje naprężenia na listwach zaciskowych, co podnosi niezawodność połączeń w szafie sterowniczej.

• Kompatybilność z GV2 i LC1-D09/25: gwarantuje szybki montaż bez konieczności stosowania dodatkowych adapterów – oszczędza czas instalatora i minimalizuje ryzyko błędów.
• Elastyczna budowa: umożliwia łatwe dopasowanie do układu przewodów, zmniejszając obciążenie mechaniczne na stykach aparatów.
• Zoptymalizowany rozstaw: zapewnia zachowanie odpowiednich odstępów izolacyjnych pomiędzy stycznikiem a wyłącznikiem, co wpływa na bezpieczeństwo eksploatacji.
• Prosta integracja: dedykowane do bezpośredniego montażu na szynie TH35/DIN – nie wymaga modyfikacji istniejącego układu.

Zgodność z Normami

Produkt jest przeznaczony do współpracy z aparaturą spełniającą wymagania norm IEC/EN 60947 oraz innych właściwych norm europejskich. Posiada oznakowanie CE, potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Złącze GV1G02 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne i ergonomiczne połączenie stycznika z wyłącznikiem silnikowym w rozdzielnicach i szafach sterowniczych.

• Łączenie wyłącznika silnikowego GV2 ze stycznikiem LC1-D09/25 w układach sterowania napędami elektrycznymi.
• Montaż w prefabrykowanych zestawach rozruchowych silników – przyspiesza okablowanie i testowanie.
• Stosowanie w szafach automatyki budynkowej, gdzie liczy się oszczędność miejsca i przejrzystość instalacji.
• Modernizacja istniejących rozdzielnic – umożliwia łatwą wymianę lub dodanie stycznika bez przebudowy okablowania.

Wskazówki Montażowe

Montaż złącza GV1G02 oraz podłączanie aparatów powinno być wykonywane wyłącznie przez uprawniony personel (kwalifikacje SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest pozbawiony napięcia. Złącze montuje się pomiędzy wyłącznikiem a stycznikiem na szynie TH35. Momenty dokręcania śrub oraz przekroje przewodów należy dobierać zgodnie z dokumentacją producenta – nieprzestrzeganie zaleceń może prowadzić do przegrzania lub uszkodzenia izolacji.

FAQ

• Czy złącze GV1G02 pasuje do innych styczników niż LC1-D09/25? Jest dedykowane wyłącznie do styczników serii LC1-D09/25 oraz wyłączników GV2. Stosowanie z innymi aparatami może skutkować nieprawidłowym montażem.
• Czy złącze wymaga dodatkowych elementów montażowych? Nie – jest gotowym zestawem łączącym. Do montażu potrzebny jest jedynie odpowiedni stycznik, wyłącznik i szyna TH35.
• Jakie normy spełnia samo złącze? Jako element systemowy jest zaprojektowane do współpracy z aparaturą certyfikowaną według norm IEC/EN 60947. Samo złącze nie podlega odrębnej certyfikacji – jego właściwości wynikają z konstrukcji i materiałów użytych przez producenta.
