Złącza mocy EVK GV3 i LC1D40-D65 i LRD3xx | LAD96560 Schneider Electric

Opis i Kluczowe Cechy

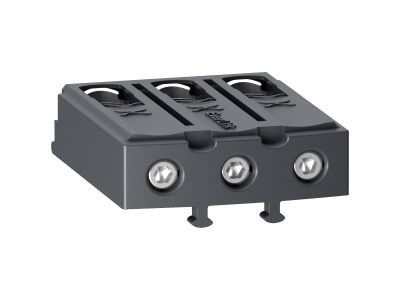

Złącze mocy EVK o symbolu LAD96560 firmy Schneider Electricder Electric przeznaczone jest do łączenia styczników TeSys D (seria LC1D40-D65) z wyłącznikami silnikowymi TeSys GV3 oraz przekaźnikami przeciążeniowymi LRD3xx. Dzięki technologii EverLink w wersjach 40-65 A zapewnia pewne i trwałe połączenie elektryczne, co przekłada się na niezawodność instalacji i oszczędność czasu podczas montażu.

• Kompatybilność z TeSys GV3, LC1D40-D65 i LRD3xx: Umożliwia szybkie tworzenie kompaktowych zestawów rozruchowych – jeden element łączy stycznik, wyłącznik silnikowy i przekaźnik przeciążeniowy, co redukuje liczbę połączeń i zajmowaną przestrzeń w rozdzielnicy.
• Technologia EverLink (wersje 40-65 A): Gwarantuje stabilny i niskorezystancyjny styk nawet przy dużych prądach, eliminując ryzyko luzowania się połączeń w czasie eksploatacji.
• Przeznaczone do obwodów silnikowych: Zoptymalizowane do łączenia komponentów w układach zabezpieczania i sterowania silnikami elektrycznymi, co skraca czas instalacji i minimalizuje błędy okablowania.
• Łatwy montaż: Konstrukcja umożliwia szybkie zatrzaśnięcie na kompatybilnych urządzeniach bez użycia narzędzi – instalacja odbywa się w kilka sekund.
• Kompaktowa budowa: Nie zajmuje dodatkowego modułu w rozdzielnicy, zachowując zwartą architekturę układu – idealna do rozdzielnic o ograniczonej przestrzeni.

Zgodność z Normami

Złącze LAD96560 zostało zaprojektowane zgodnie z międzynarodowymi normami obowiązującymi w branży automatyki przemysłowej, co potwierdza certyfikat CE. Produkt spełnia wymogi dyrektyw niskonapięciowej i kompatybilności elektromagnetycznej, gwarantując bezpieczną pracę w standardowych warunkach przemysłowych.

Zastosowanie

Złącze mocy EVK znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne i szybkie połączenie stycznika z wyłącznikiem silnikowym i przekaźnikiem przeciążeniowym. Sprawdza się w:

• W rozdzielnicach sterowania silnikami w przemyśle, maszynach i urządzeniach produkcyjnych.
• W układach automatyki budynkowej (np. wentylacja, pompy, przenośniki) wymagających zestawu stycznik + wyłącznik silnikowy.
• Przy modernizacji istniejących instalacji – jako zamiennik dla tradycyjnych połączeń kablowych, redukujący czas montażu i ryzyko pomyłek.
• W tablicach rozdzielczych o ograniczonej przestrzeni, gdzie liczy się każdy milimetr – złącze nie zwiększa wymiarów układu.

Wskazówki Montażowe

Montaż i demontaż złącza mocy EVK może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające i upewnij się, że obwód nie może zostać przypadkowo załączony. Złącze montuje się na szynie TH35/DIN wraz z kompatybilnymi urządzeniami TeSys. Należy postępować zgodnie z dokumentacją techniczną producenta – moment dokręcania śrub i przekrój dołączanych przewodów dobierać według wartości podanych w karcie katalogowej stycznika/wyłącznika. Przed uruchomieniem sprawdź poprawność i pewność połączenia.

FAQ

• Czy złącze LAD96560 jest kompatybilne ze stycznikami LC1D40 i LC1D65? Tak, złącze przeznaczone jest do współpracy ze stycznikami TeSys D w zakresie prądowym 40-65 A (seria LC1D40…LC1D65) oraz z wyłącznikami silnikowymi TeSys GV3 i przekaźnikami przeciążeniowymi LRD3xx.
• Jaka technologia połączenia jest zastosowana w tym złączu? W wersjach przeznaczonych do styczników 40-65 A zastosowano technologię EverLink, która zapewnia samozaciskowe, odporne na luzowanie połączenie przewodów. Dla niższych zakresów prądowych stosowane są standardowe połączenia śrubowe.
• Czy złącze można montować bezpośrednio na szynie DIN? Złącze nie posiada własnego uchwytu na szynę – montuje się je poprzez zatrzaśnięcie na kompatybilnym styczniku lub wyłączniku, które uprzednio są zamocowane na szynie TH35/DIN.
