Zestaw do montażu NZM1, BFZ-NZM1-SET | 285233 Eaton

Alternatywny kod produktu: BFZ-NZM1-SET

Opis i Kluczowe Cechy

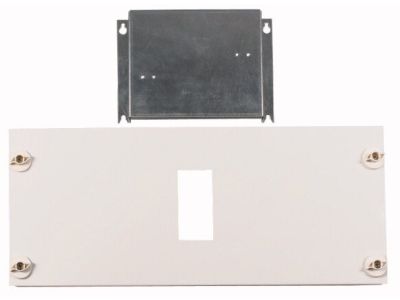

Zestaw montażowy BFZ-NZM1-SET (nr kat. 285233) przeznaczony do poziomego montażu wyłącznika NZM1 w rozdzielnicach płaskich BF-O oraz BF-U. Zestaw o szerokości 2 modułów (24 MU) i wysokości 200 mm zastępuje standardową jednostkę szyny DIN góra/dół, umożliwiając zabudowę wyłącznika w kompaktowej obudowie. Płyta czołowa wykonana z blachy stalowej malowanej proszkowo w kolorze białym RAL 9016 zapewnia estetyczny wygląd, a płyta montażowa z ocynkowanej blachy stalowej o grubości 2 mm gwarantuje stabilność mechaniczną.

• Szerokość 2 modułów (24 MU): Oszczędność miejsca w rozdzielnicy – możliwość zabudowy wyłącznika NZM1 w standardowej przestrzeni dwóch modułów.
• Wysokość 200 mm: Dopasowanie do typowych wysokości rozdzielnic płaskich serii BF-O/BF-U.
• Płyta czołowa stalowa malowana proszkowo RAL 9016: Elegancki biały kolor, odporność na uszkodzenia mechaniczne i korozję.
• Płyta montażowa z blachy stalowej ocynkowanej 2 mm: Wytrzymała konstrukcja zapewniająca stabilne mocowanie wyłącznika.
• Montaż poziomy wyłącznika NZM1: Umożliwia wygodne prowadzenie przewodów i ergonomiczną obsługę aparatu.

Zgodność z Normami

Zestaw montażowy BFZ-NZM1-SET został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Jako akcesorium do wyłączników serii NZM1, gwarantuje kompatybilność i bezpieczeństwo instalacji przy zachowaniu wymogów producenta.

Zastosowanie

Zestaw przeznaczony jest do profesjonalnych instalacji elektrycznych, w których wymagany jest montaż wyłącznika NZM1 w płaskiej rozdzielnicy. Sprawdza się w:

• Rozdzielnicach płaskich BF-O i BF-U – zastępuje standardową jednostkę szyny DIN góra/dół.
• Instalacjach przemysłowych i komercyjnych – kompaktowa zabudowa wyłącznika w szafkach sterowniczych.
• Modernizacjach istniejących rozdzielnic – umożliwia łatwą wymianę lub dodanie wyłącznika NZM1 bez konieczności przebudowy obudowy.
• Systemach dystrybucji energii – do wyłączników głównych, rozłączników bezpiecznikowych i innych aparatów NZM1.

Wskazówki Montażowe

Montaż zestawu BFZ-NZM1-SET może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w rozdzielnicy. Zestaw instaluje się w miejscu standardowej jednostki szyny DIN – należy zdemontować szynę i w jej miejsce włożyć zestaw, a następnie zamontować wyłącznik NZM1 zgodnie z instrukcją producenta. Dokręcanie śrub mocujących należy przeprowadzić z momentem zalecanym w dokumentacji technicznej wyłącznika. Przekroje przewodów przyłączeniowych dobrać do nominalnego prądu wyłącznika. Po zakończeniu montażu sprawdzić poprawność działania i szczelność połączeń.

FAQ

• Czy zestaw zawiera wyłącznik NZM1? Nie. Zestaw BFZ-NZM1-SET jest akcesorium montażowym – wyłącznik NZM1 (np. NZM1-X...) należy zamówić osobno.
• Czy zestaw można montować pionowo? Nie. Zestaw przeznaczony jest wyłącznie do poziomego montażu wyłącznika NZM1, zgodnie z przeznaczeniem do rozdzielnic płaskich BF-O/BF-U.
• Jaka jest szerokość zestawu w mm? Szerokość wynosi 2 moduły (24 MU), co odpowiada 48 mm (standardowy moduł 24 mm). Wysokość zestawu to 200 mm.
