Zasilacz impulsowy ZI-11 wej. 8-28V AC, 12-37V DC wyj. 5V DC 3A | ZI-11 F&F

Opis i Kluczowe Cechy

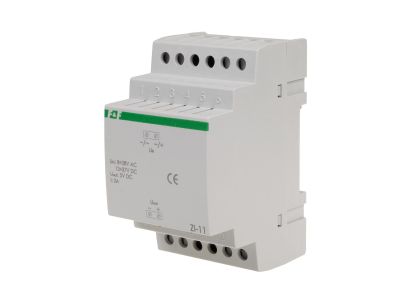

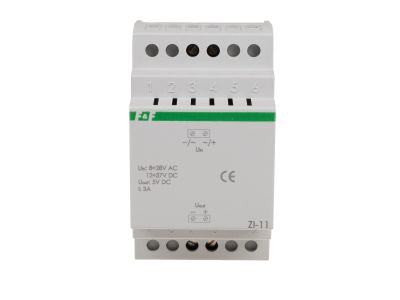

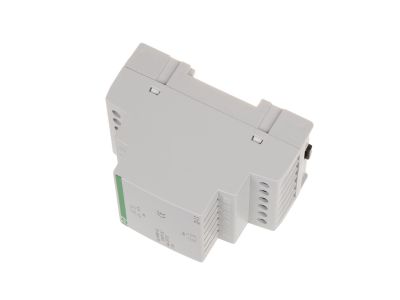

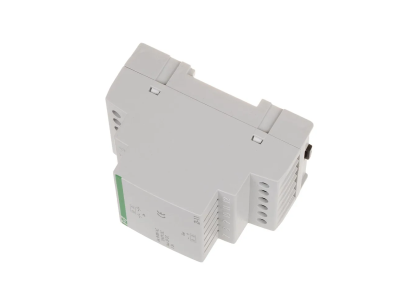

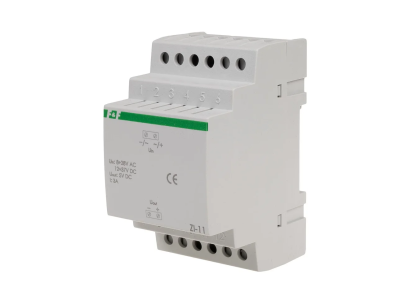

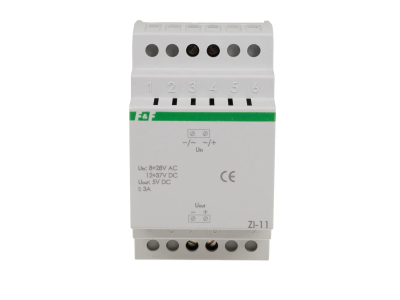

Zasilacz impulsowy ZI-11 to kompaktowy stabilizator niskiego napięcia przeznaczony do montażu w rozdzielnicy na szynie 35 mm. Urządzenie dostarcza stabilizowane napięcie wyjściowe 5 V DC przy maksymalnym prądzie obciążenia 3 A, co pozwala bezpiecznie zasilać czułe odbiorniki elektroniczne. Szeroki zakres napięcia wejściowego (8÷28 V AC lub 12÷37 V DC) oraz wymiary 3 modułów (52,5 mm) czynią go uniwersalnym i oszczędzającym miejsce rozwiązaniem do systemów automatyki i sterowania.

• Napięcie wejściowe 8÷28 V AC / 12÷37 V DC: możliwość zasilania z różnych źródeł – transformatorów, akumulatorów lub innych obwodów prądu stałego – bez konieczności stosowania dodatkowych konwerterów.
• Stabilizowane wyjście 5 V DC / 3 A: gwarantuje bezpieczną pracę urządzeń mikroprocesorowych, czujników i modułów PLC, eliminując ryzyko przepięć i niestabilności napięcia.
• Minimalne obciążenie 0%: zasilacz może pracować bez żadnego odbiornika – nie wymaga obciążenia zastępczego, co ułatwia testowanie i konfigurację systemu.
• Zaciski śrubowe do 4,0 mm² i moment dokręcania 0,5 Nm: pewne i trwałe przyłącze przewodów, łatwy montaż w rozdzielnicy z zachowaniem zalecanej siły dokręcania.
• Ograniczenie prądowe przy przeciążeniu i zwarciu: w przypadku przekroczenia prądu znamionowego zasilacz stabilizuje prąd, a przy pełnym zwarciu przechodzi w pracę impulsową (ok. 1,5 kHz) – zabezpiecza to odbiorniki i same źródło przed uszkodzeniem.

Zgodność z Normami

Zasilacz ZI-11 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Przeznaczony jest do pracy w obwodach niskiego napięcia, w rozdzielnicach o stopniu ochrony IP20. Przed montażem należy bezwzględnie zapoznać się z dokumentacją producenta.

Zastosowanie

Dzięki stabilizowanemu napięciu 5 V DC i uniwersalnemu wejściu AC/DC zasilacz ZI-11 sprawdza się w wielu aplikacjach automatyki i elektroniki użytkowej. Zalecany jest szczególnie do układów wymagających czystego napięcia stałego małej mocy.

• Zasilanie sterowników PLC, modułów przekaźnikowych i interfejsów komunikacyjnych (RS485, Ethernet) w szafach sterowniczych.
• Zasilanie czujników temperatury, wilgotności, obecności oraz innych elementów IoT w systemach automatyki budynkowej.
• Zasilanie wyświetlaczy, wskaźników LED i układów mikroprocesorowych w urządzeniach pomiarowych i sterujących.
• Zasilanie z akumulatora lub panelu fotowoltaicznego w instalacjach off‑grid – dzięki obsłudze prądu stałego na wejściu.

Wskazówki Montażowe

Montaż i podłączenie zasilacza ZI-11 może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony co najmniej IP20. Przekrój przewodów przyłączeniowych należy dobrać do prądu obciążenia (zalecane do 1,5 mm² dla obwodów sygnałowych, do 4 mm² dla zasilania). Moment dokręcania zacisków śrubowych nie może przekraczać 0,5 Nm – zbyt mocne dokręcenie może uszkodzić obudowę lub zaciski. Należy zapewnić odpowiednią wentylację (temperatura pracy -10÷40°C) i unikać kondensacji wilgoci. W przypadku stosowania z czułymi urządzeniami radiowymi lub mikroprocesorowymi zaleca się zamontowanie filtru LC (dławik 2×5÷15 mH + kondensator 0,33÷1 µF) na wyjściu zasilacza.

FAQ

• Czy zasilacz ZI-11 jest zabezpieczony przed zwarciem? Tak. W razie zwarcia na wyjściu zasilacz ogranicza prąd i przechodzi w tryb pracy impulsowej z częstotliwością ok. 1,5 kHz, co zabezpiecza go przed uszkodzeniem. Przy przeciążeniu powyżej 3 A napięcie wyjściowe będzie stopniowo spadać, a prąd stabilizowany.
• Jaki jest stopień ochrony IP? Zasilacz posiada stopień ochrony IP20, co oznacza ochronę przed dotknięciem palcem oraz przed ciałami stałymi o średnicy powyżej 12 mm. Nadaje się do montażu w suchych, zamkniętych rozdzielnicach.
• Czy mogę pozostawić zasilacz bez obciążenia? Tak. Minimalne obciążenie wynosi 0%, więc urządzenie może pracować bez odbiornika – nie grozi to uszkodzeniem ani wzrostem napięcia wyjściowego.
