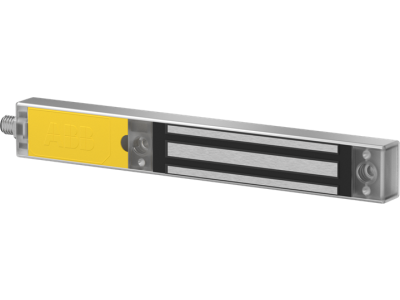

Zamek elektromagnetyczny 1500N, M12-8pin, IP67, 24VDC, Magne 4 DYN-Info | 2TLA042022R3400 ABB

Alternatywny kod produktu: 2TLA042022R3400

Opis i Kluczowe Cechy

Zamek elektromagnetyczny 1500N (symbol 2TLA042022R3400) to zaawansowane urządzenie procesowe przeznaczone do blokowania drzwi i włazów w instalacjach przemysłowych. Wyposażony w zintegrowany czujnik bezpieczeństwa ADAM DYN-Info oraz złącze M12-8pin, zapewnia niezawodne ryglowanie przy sile trzymania do 1500N. Napięcie zasilania 24VDC i stopień ochrony IP67 gwarantują stabilną pracę nawet w trudnych warunkach środowiskowych. Dostępne wyjście informacyjne „Zablokowane i Zamknięte” umożliwia monitoring stanu zamka w systemach automatyki.

• Siła trzymania 1500N: Zapewnia pewne utrzymanie drzwi lub włazu w pozycji zamkniętej, nawet pod wpływem sił zewnętrznych.
• Zasilanie 24VDC: Standardowe napięcie przemysłowe – kompatybilne z większością systemów automatyki i sterowania.
• Stopień ochrony IP67: Odporność na pył i wodę – idealny do zastosowań w warunkach przemysłowych, w tym na zewnątrz lub w wilgotnych pomieszczeniach.
• Zintegrowany czujnik ADAM DYN-Info: Pozwala na monitorowanie stanu ryglowania (blokada i zamknięcie) w systemach sterowania.
• Złącze M12-8pin: Ułatwia podłączenie elektryczne, zapewniając niezawodną i szybką instalację.

Zgodność z Normami

Zamek spełnia wymogi dyrektyw unijnych i posiada oznaczenie CE. Został zaprojektowany zgodnie z normami bezpieczeństwa maszynowego (m.in. EN ISO 13849-1) oraz standardami dla urządzeń przemysłowych w zakresie ochrony IP. Pozwala osiągnąć kategorię PLe dla funkcji blokady w systemach z czujnikami Eva i płytą kotwiącą.

Zastosowanie

Zamek elektromagnetyczny 1500N znajduje zastosowanie w instalacjach przemysłowych, gdzie wymagana jest niezawodna blokada drzwi, włazów lub pokryw w celu zapewnienia bezpieczeństwa procesów technologicznych.

• Zabezpieczanie drzwi i włazów maszyn przemysłowych – np. w liniach produkcyjnych, halach fabrycznych.
• Blokada drzwi sterowni i rozdzielnic elektrycznych – ochrona przed nieuprawnionym dostępem.
• Stosowanie w systemach bezpieczeństwa maszyn – zapobieganie przypadkowemu otwarciu podczas pracy.
• Zamykanie pokryw w urządzeniach laboratoryjnych i medycznych – ochrona procesów wrażliwych na zakłócenia.

Wskazówki Montażowe

Montaż zamka powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z zaleceniami producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Zamek mocować do stałej części konstrukcji (np. ramy drzwi), natomiast płytę kotwiącą – do ruchomej części (np. skrzydła drzwi). Połączenia elektryczne wykonać zgodnie ze schematem podłączenia, zachowując polaryzację zasilania 24VDC. Czujnik ADAM DYN-Info oraz płyta kotwiąca Eva są dostarczane osobno i wymagają oddzielnego zamówienia. Po montażu przeprowadzić testy funkcjonalne – sprawdzić siłę ryglowania, działanie czujnika oraz szczelność połączeń.

FAQ

• Jakie jest przeznaczenie wyjścia informacyjnego „Zablokowane i Zamknięte”? Wyjście to umożliwia przekazanie sygnału do systemu sterowania o aktualnym stanie zamka. Pozwala na monitorowanie, czy drzwi są zarówno zablokowane (ryglowane), jak i fizycznie zamknięte.
• Czy zamek nadaje się do stosowania na zewnątrz? Tak – stopień ochrony IP67 zapewnia odporność na pył i wodę, dzięki czemu zamek może być stosowany na zewnątrz budynków lub w wilgotnych pomieszczeniach przemysłowych.
• Jakie dodatkowe elementy są wymagane do pełnego funkcjonowania zamka? Do prawidłowej pracy konieczna jest płyta kotwiąca Eva oraz czujnik ADAM DYN-Info, które należy zamówić osobno. Te elementy współpracują z zamkiem, umożliwiając osiągnięcie wymaganego poziomu bezpieczeństwa (PLe).
