Zacisk, przyłącze śrubowe, zacisk przelotowy, 2,5mm², szary | 8WH1000-0AF00 Siemens

Alternatywny kod produktu: 8WH10000AF00

Opis i Kluczowe Cechy

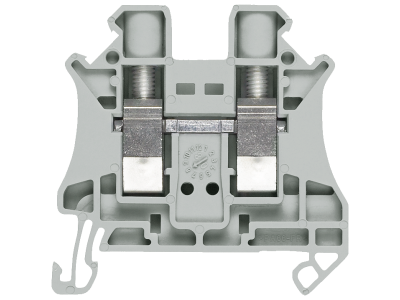

Zacisk przelotowy śrubowy Siemens (symbol 8WH1000-0AF00) przeznaczony do łączenia przewodów o przekroju do 2,5 mm². Szara obudowa ułatwia identyfikację w rozdzielnicy. Konstrukcja przelotowa umożliwia szybkie i pewne łączenie dwóch przewodów bez konieczności stosowania dodatkowych złączek.

• Przekrój przyłącza 2,5 mm²: umożliwia bezpieczne łączenie przewodów w standardowych obwodach instalacyjnych i sterowniczych, bez ryzyka przeciążenia styku.
• Przyłącze śrubowe: zapewnia trwałe i powtarzalne połączenie mechaniczno-elektryczne, łatwe w montażu standardowym narzędziem.
• Konstrukcja przelotowa: pozwala na szybkie łączenie dwóch przewodów w jednym punkcie, oszczędzając miejsce w rozdzielnicy.
• Kolor szary: ułatwia odróżnienie od zacisków innych funkcji w systemie 8WH, co przyspiesza identyfikację podczas serwisu i rozbudowy.
• Osłona styków: konstrukcja zacisku zapewnia ochronę przed przypadkowym dotknięciem części przewodzących w normalnych warunkach pracy, zgodnie z wymogami bezpieczeństwa.

Zgodność z Normami

Zacisk został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i posiada certyfikat CE. Przeznaczony do montażu w rozdzielnicach oraz puszkach instalacyjnych w suchych pomieszczeniach.

Zastosowanie

Zacisk przelotowy śrubowy Siemens znajduje zastosowanie w instalacjach przemysłowych i budynkowych do łączenia przewodów w szafach sterowniczych, rozdzielnicach oraz puszkach.

• Łączenie przewodów w obwodach sterowania i zasilania w rozdzielnicach modułowych.
• Tworzenie punktów rozgałęźnych i przejść między obwodami bez przecinania szyny.
• Wykorzystanie jako zacisk pomocniczy w aparaturze modułowej (styczniki, wyłączniki, przyciski).
• Instalacje w budynkach mieszkalnych i użytkowych – łączenie przewodów w puszkach rozgałęźnych.

Wskazówki Montażowe

Montaż zacisku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Zacisk montuje się na szynie TH35 (DIN). Przewody należy odizolować na długość odpowiednią dla zacisku śrubowego, a moment dokręcania śrub dostosować do wartości podanej w dokumentacji producenta. Przekrój przewodu nie może przekraczać 2,5 mm². Należy stosować oznaczniki przewodów zgodnie ze schematem instalacji.

FAQ

• Czy zacisk jest wyposażony w osłonę ochronną? Tak, konstrukcja zacisku zapewnia ochronę przed dotykiem w normalnych warunkach użytkowania, zgodnie z wymogami bezpieczeństwa.
• Jaki jest stopień ochrony? W dostępnych danych nie podano konkretnej wartości IP. Zacisk przeznaczony jest do montażu wewnątrz rozdzielnic w suchych pomieszczeniach.
• Czy można łączyć przewody o różnych przekrojach? Tak, pod warunkiem że każdy z przewodów nie przekracza maksymalnego przekroju 2,5 mm². Należy upewnić się, że połączenie jest wykonane zgodnie z zasadami sztuki instalacyjnej.
