Wyzwalacz podnapięciowy 230VAC do wyłączników mocy DPX3 630-1600 | 422248 Legrand

Opis i Kluczowe Cechy

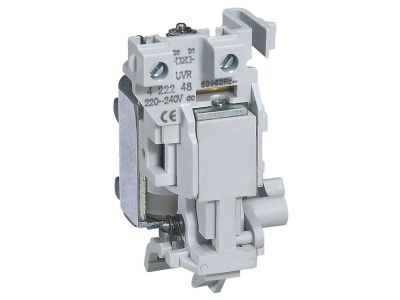

Wyzwalacz podnapięciowy (zanikowy) o symbolu 422248 przeznaczony do wyłączników mocy serii DPX3 oraz DPX3‑I 630‑1600. Urządzenie wyposażono w cewkę o napięciu znamionowym 230 V AC i poborze mocy 5 VA, co pozwala na niezawodne zabezpieczenie obwodów przed niekontrolowanym zanikiem napięcia zasilającego. Kompaktowa konstrukcja umożliwia łatwą instalację w rozdzielnicach wyposażonych w szynę TH35.

• Napięcie cewki 230 V AC: bezpośrednie podłączenie do standardowej sieci jednofazowej bez konieczności stosowania dodatkowych zasilaczy.
• Pobór mocy 5 VA: minimalne obciążenie źródła zasilania oraz niskie straty cieplne w szafie rozdzielczej.
• Przeznaczony do DPX3 i DPX3‑I 630‑1600: uniwersalne dopasowanie do szerokiej gamy wyłączników mocy średniego i dużego zakresu prądowego.
• Funkcja wyzwalania podnapięciowego: automatyczne odłączenie odbiorców w przypadku zaniku lub zbyt niskiego napięcia – ochrona przed pracą urządzeń w niebezpiecznych warunkach.
• Wysoka trwałość mechaniczna i elektryczna: niezawodne działanie przez cały okres eksploatacji wyłącznika (potwierdzone testami producenta).

Zgodność z Normami

Wyzwalacz zaprojektowano zgodnie z wymaganiami obowiązujących norm europejskich. Posiada oznaczenie CE i jest przeznaczony do stosowania w instalacjach realizowanych według standardów DIN. Konkretne numery norm dla wyposażenia pomocniczego wyłączników DPX3 dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Wyzwalacz podnapięciowy stosuje się wszędzie tam, gdzie konieczne jest zabezpieczenie odbiorników przed skutkami zaniku lub obniżenia napięcia zasilającego. Szczególnie polecany w układach wymagających automatycznego wyłączenia obwodu po zaniku napięcia.

• Ochrona silników, napędów i innych urządzeń przed pracą w warunkach zbyt niskiego napięcia.
• Automatyczne wyłączanie odbiorników po zaniku sieci w instalacjach przemysłowych i komercyjnych.
• Element układów sterowania w automatyce budynkowej – np. do odłączania zasilania przy awarii głównego zasilania.
• Realizacja wymogów bezpieczeństwa w obwodach, gdzie niedopuszczalny jest samoczynny powrót napięcia (zgodnie z przepisami).

Wskazówki Montażowe

Montaż wyzwalacza może być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia od całego wyłącznika. Urządzenie instaluje się na szynie TH35 (DIN) w rozdzielnicy. Przewody należy dobrać do prądu obwodu sterowniczego oraz zgodnie z danymi producenta wyłącznika. Moment dokręcania zacisków – według dokumentacji technicznej dołączonej do wyzwalacza. Przed jakimikolwiek pracami bezwzględnie odłącz napięcie.

FAQ

• Czy wyzwalacz posiada podświetlenie? Nie, produkt nie ma wbudowanego podświetlenia – jego działanie sygnalizowane jest jedynie mechanicznym przemieszczeniem elementu wykonawczego.
• Jaki jest stopień ochrony obudowy? W danych katalogowych nie podano IP – typowo dla aparatury modułowej instalowanej w rozdzielnicach przyjmuje się IP20. Szczegółowe dane należy sprawdzić w instrukcji montażu.
• Czy wyzwalacz wymaga oddzielnego zasilania? Jest zasilany bezpośrednio napięciem 230 V AC z obwodu, który ma monitorować – nie potrzebuje zewnętrznego źródła sterującego.
