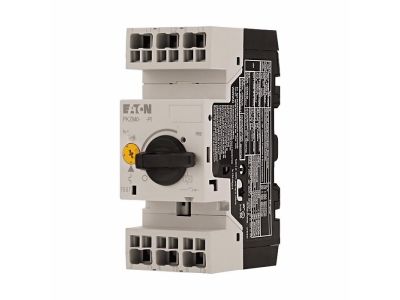

Wyłącznik silnikowy 3P, 4kW, 6,3-10A, Zaciski sprężynowe Push-In, PKZM0-10-PI | 199157 Eaton

Opis i Kluczowe Cechy

Wyłącznik silnikowy EATON PKZM0-10-PI o numerze katalogowym 199157 to zaawansowane rozwiązanie z zakresu aparatury modułowej, zaprojektowane z myślą o kompleksowej ochronie silników elektrycznych. Urządzenie charakteryzuje się znamionowym prądem ciągłym Iu wynoszącym 10 A oraz zakresem nastaw wyzwalacza przeciążeniowego od 6,3 do 10 A, co pozwala na precyzyjne dopasowanie parametrów ochrony do konkretnej jednostki napędowej. Wyłącznik został wyposażony w innowacyjne zaciski sprężynowe typu Push-In, które znacząco skracają czas montażu i eliminują konieczność okresowego dokręcania śrub, zapewniając trwałe i odporne na wstrząsy połączenie elektryczne.

• Wysoka zdolność zwarciowa: Znamionowa zwarciowa zdolność łączeniowa Icu przy napięciu 400 V AC wynosi aż 150 kA, co gwarantuje najwyższy poziom bezpieczeństwa instalacji w warunkach awaryjnych.
• Wyzwalacz termomagnetyczny: Zintegrowany system ochrony reaguje zarówno na przeciążenia długotrwałe, jak i gwałtowne zwarcia (wyzwalacz zwarciowy ustawiony na max. 155 A).
• Ochrona przed zanikiem fazy: Urządzenie posiada wbudowaną czułość na zanik fazy, co jest kluczowe dla ochrony silników trójfazowych przed przegrzaniem i uszkodzeniem uzwojeń.
• Ergonomiczne sterowanie: Wyposażenie w obrotowe pokrętło z wyraźną sygnalizacją stanu pracy zapewnia intuicyjną obsługę i szybką diagnostykę.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego niezawodność w zastosowaniach przemysłowych. Wyłącznik spełnia wymagania normy IEC/EN 60947, która definiuje parametry dla niskonapięciowej aparatury rozdzielczej i sterowniczej. Dodatkowo, zgodność z wytycznymi VDE 0660 gwarantuje bezpieczeństwo użytkowania oraz wysoką jakość wykonania komponentów elektrotechnicznych. Stopień ochrony IP20 dla aparatu i zacisków zapewnia bezpieczną eksploatację wewnątrz obudów i szaf sterowniczych.

Zastosowanie

Wyłącznik PKZM0-10-PI jest dedykowany do ochrony silników o mocy znamionowej do 4 kW przy napięciu 400 V AC (kategoria użytkowania AC-3). Dzięki swojej uniwersalności znajduje zastosowanie w:

• Układach napędowych maszyn przemysłowych i linii produkcyjnych.
• Systemach wentylacji i klimatyzacji (HVAC) do zabezpieczania wentylatorów.
• Przepompowniach i systemach gospodarki wodno-ściekowej.
• Szafach sterowniczych automatyki budynkowej, gdzie wymagana jest wysoka gęstość upakowania aparatury dzięki kompaktowej budowie 3-biegunowej.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie montażowej DIN (TS35). Dzięki technologii Push-In, przewody o odpowiednim przekroju (sztywne lub z tulejkami) wystarczy wsunąć w gniazdo zacisku bez użycia narzędzi. Kierunek zasilania energią jest dowolny, co znacznie ułatwia projektowanie układu szynoprzewodów i okablowania wewnątrz rozdzielnicy. Należy zachować odpowiednie warunki otoczenia: temperatura pracy w stanie otwartym powinna mieścić się w zakresie od -25°C do +55°C. W przypadku montażu wielu urządzeń obok siebie, warto zweryfikować współczynniki jednoczesności w celu zapewnienia optymalnego odprowadzania ciepła.

FAQ

• Czy zaciski Push-In wymagają użycia specjalistycznych narzędzi? Nie, technologia Push-In pozwala na beznarzędziowe podłączenie przewodów typu drut lub linek z tulejkami. Do demontażu przewodu wystarczy standardowy wkrętak płaski.
• Jaka jest maksymalna moc silnika, którą może zabezpieczyć ten wyłącznik? Przy napięciu 400 V AC maksymalna moc pracy wynosi 4 kW, natomiast przy 230 V AC jest to 2,2 kW.
• Czy wyłącznik posiada funkcję testowania wyzwalacza? Tak, konstrukcja serii PKZM0 umożliwia weryfikację poprawności działania mechanizmu wyzwalającego, co jest istotnym elementem okresowych przeglądów instalacji.
