Wyłącznik różnicowoprądowy 4P 25A 30mA typ AC, P304 TX3 | 411707 Legrand

Opis i Kluczowe Cechy

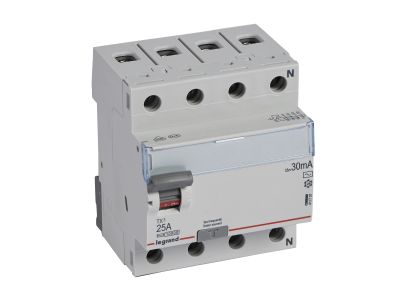

Wyłącznik różnicowoprądowy Legrand P304 z serii TX3 o numerze referencyjnym 411707 to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o najwyższych standardach bezpieczeństwa w nowoczesnych instalacjach elektrycznych. Jako aparat czterobiegunowy (4P), jest dedykowany do pracy w sieciach trójfazowych o napięciu znamionowym 400 V~. Prąd znamionowy urządzenia wynosi 25 A, co pozwala na skuteczną ochronę obwodów o standardowym obciążeniu, natomiast znamionowy prąd różnicowy o wartości 30 mA klasyfikuje ten aparat jako środek ochrony uzupełniającej przed dotykiem bezpośrednim.

• Typ AC: Urządzenie zostało zoptymalizowane pod kątem wykrywania prądów różnicowych sinusoidalnych przemiennych, co jest standardem w większości instalacji bytowych i przemysłowych.
• Kompaktowa konstrukcja: Szerokość wynosząca zaledwie 4 moduły (17,5 mm na moduł) pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy.
• Uniwersalność montażu: Wyłącznik jest przystosowany do montażu na standardowym wsporniku TH35 (szyna DIN), co gwarantuje kompatybilność z większością systemów obudów.
• Elastyczność połączeń: Możliwość przyłączania za pomocą szyn grzebieniowych lub sztyftowych znacząco przyspiesza prace instalacyjne i zapewnia pewny styk elektryczny.
• Rozbudowa systemu: Aparat może być wyposażony w dodatkowe akcesoria z serii DX3, takie jak styki pomocnicze, wyzwalacze czy napędy, co pozwala na pełną automatyzację i zdalną kontrolę stanu instalacji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystyczną normą przedmiotową EN 61008-1, która określa wymagania dotyczące wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego do użytku domowego i podobnego. Zgodność z tą normą gwarantuje niezawodność działania mechanizmu wyzwalającego oraz odpowiednią wytrzymałość dielektryczną i mechaniczną. Urządzenie posiada certyfikację potwierdzającą bezpieczeństwo użytkowania w profesjonalnych systemach rozdziału energii.

Zastosowanie

Wyłącznik różnicowoprądowy Legrand TX3 25A 30mA typ AC znajduje szerokie zastosowanie w budownictwie mieszkaniowym, komercyjnym oraz w sektorze usługowym. Jest idealnym rozwiązaniem do ochrony obwodów gniazd wtykowych ogólnego przeznaczenia oraz obwodów oświetleniowych, gdzie występuje ryzyko porażenia prądem elektrycznym. Dzięki charakterystyce typu AC, doskonale sprawdza się w obwodach zasilających urządzenia o charakterze rezystancyjnym i indukcyjnym, które nie generują odkształceń prądu stałego w przebiegu różnicowym.

Wskazówki Montażowe

Podczas instalacji wyłącznika P304 TX3 należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków, aby zapobiec przegrzewaniu się styków i zapewnić długotrwałą bezawaryjną pracę.
• Pozycjonowanie: Montaż na szynie TH35 powinien być stabilny, a zatrzaski mocujące w pełni zablokowane.
• Testowanie: Po zainstalowaniu urządzenia i podaniu napięcia, konieczne jest sprawdzenie poprawności działania mechanizmu poprzez naciśnięcie przycisku "T" (Test). Producent zaleca regularne testowanie aparatu w celu weryfikacji sprawności mechanicznej wyzwalacza.
• Oznaczenie: Szara dźwignia załączająca pozwala na szybką identyfikację stanu aparatu w rzędzie innych urządzeń modułowych.

FAQ

1. Czy ten wyłącznik chroni przed przeciążeniem?
Nie, model P304 TX3 (411707) to wyłącznik różnicowoprądowy (RCCB) bez wbudowanego członu nadprądowego. Do ochrony przed przeciążeniem i zwarciem należy zastosować szeregowo połączony wyłącznik nadprądowy (MCB).

2. Czy mogę zastosować ten wyłącznik w obwodzie z falownikiem?
Dla obwodów z zaawansowaną elektroniką mocy (jak falowniki), gdzie mogą wystąpić prądy różnicowe o składowej stałej, zaleca się stosowanie wyłączników typu A lub B. Typ AC wykrywa wyłącznie prądy sinusoidalne przemienne.

3. Czy urządzenie współpracuje z szynami łączeniowymi innych producentów?
Wyłącznik jest przystosowany do standardowych szyn grzebieniowych i sztyftowych, jednak najlepszą kompatybilność i pewność montażu uzyskuje się stosując systemowe rozwiązania Legrand.
