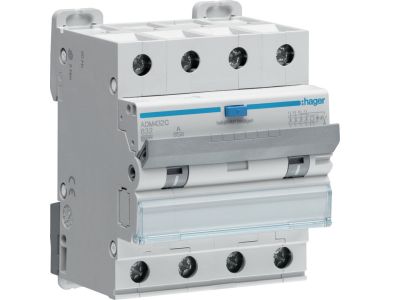

Wyłącznik różnicowo-prądowy z członem nadprądowym 4P 6kA B 32A/30mA Typ A, RCBO | ADM432C Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy z członem nadprądowym (RCBO) oznaczony symbolem ADM432C to czterobiegunowe urządzenie ochronne łączące funkcję wyłącznika nadprądowego i różnicowoprądowego w jednej obudowie. Dzięki prądowi znamionowemu 32 A umożliwia zabezpieczenie obwodów o znacznym obciążeniu bez ryzyka przeciążenia, natomiast czułość 30 mA zapewnia ochronę przeciwporażeniową. Przystosowany do pracy w sieciach zasilających, gdzie wymagane jest selektywne wyłączanie przy zwarciu do 6 kA.

• Prąd znamionowy 32 A: Umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, np. w instalacjach oświetleniowych lub gniazdach siłowych.
• Prąd różnicowy 30 mA: Gwarantuje skuteczną ochronę przeciwporażeniową wrażliwych obwodów, minimalizując ryzyko porażenia przy uszkodzeniu izolacji.
• Typ A (wrażliwy na prądy przemienne i pulsujące stałe): Reaguje zarówno na typowe prądy zwarciowe AC, jak i na pulsujące prądy stałe występujące w nowoczesnych urządzeniach elektronicznych (np. zasilaczach impulsowych, falownikach).
• Krzywa wyzwalania B: Zapewnia szybkie wyłączanie przy prądzie 3–5 krotności In, idealne do obwodów o charakterze rezystancyjnym i niewielkich przeciążeniach, takich jak obwody oświetleniowe czy gniazdowe.
• Znamionowa zdolność wyłączania zwarciowego 6 kA: Odpowiednia do zastosowań w rozdzielnicach niskiego napięcia, gdzie występują typowe prądy zwarciowe w instalacjach przemysłowych i budynkowych.

Zgodność z Normami

Urządzenie spełnia wymagania obowiązujących norm europejskich oraz standardów DIN, co potwierdza certyfikacja CE. Produkt został zaprojektowany z zachowaniem najwyższych standardów bezpieczeństwa i niezawodności.

Zastosowanie

Wyłącznik RCBO ADM432C znajduje zastosowanie wszędzie tam, gdzie wymagana jest jednoczesna ochrona przed przeciążeniem, zwarciem oraz porażeniem prądem. Idealnie sprawdza się jako zabezpieczenie obwodów w nowoczesnych instalacjach elektrycznych.

• Zabezpieczanie obwodów oświetlenia i gniazd w budynkach mieszkalnych oraz biurowych.
• Ochrona linii zasilających urządzenia elektroniczne (komputery, sprzęt RTV, pompy ciepła) przed skutkami zwarć i upływów prądu.
• Stosowanie w rozdzielnicach przemysłowych i sterowniczych, gdzie wymagana jest wysoka selektywność ochrony.
• Zabezpieczenie instalacji w obiektach użyteczności publicznej, np. w szkołach, sklepach czy hotelach.

Wskazówki Montażowe

Montaż wyłącznika różnicowo-prądowego ADM432C powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obwodzie. Urządzenie przystosowane jest do montażu na szynie TH35 (DIN). Do przyłączenia przewodów należy użyć odpowiednich narzędzi oraz dobrać przekrój przewodów do prądu znamionowego 32 A. Moment dokręcania śrub zacisków musi być zgodny z dokumentacją techniczną producenta. Po montażu zaleca się sprawdzenie poprawności działania poprzez naciśnięcie przycisku test (T).

FAQ

• Czym różni się typ A od typowych wyłączników różnicowoprądowych typu AC? Wyłącznik typu A wykrywa nie tylko prądy przemienne, ale także pulsujące prądy stałe, które mogą powstawać w nowoczesnych urządzeniach (np. falownikach, zasilaczach impulsowych). Dzięki temu zapewnia lepszą ochronę w nowoczesnych instalacjach wyposażonych w takie urządzenia.
• Co oznacza krzywa B w wyłączniku nadprądowym? Krzywa B określa charakterystykę czasowo-prądową wyzwalania. Dla prądu przeciążeniowego od 3 do 5 In wyłącznik zadziała w czasie krótszym niż 0,1 s, co jest zalecane do obwodów o charakterze rezystancyjnym (np. oświetlenie, gniazda bez dużych prądów rozruchowych).
• Jaki jest stopień ochrony tego wyłącznika? W danych produktu nie podano stopnia ochrony IP. Standardowo wyłączniki modułowe przeznaczone do montażu wewnątrz rozdzielnic mają stopień ochrony IP20 (ochrona przed dostępem do części niebezpiecznych, brak ochrony przed wilgocią). Montaż w miejscu narażonym na wilgoć lub pył wymaga zastosowania odpowiedniej obudowy.
