Wyłącznik różnicowo-prądowy P304 4P 63A 100mA typ A serii TX3 | 411776 Legrand

Opis i Kluczowe Cechy

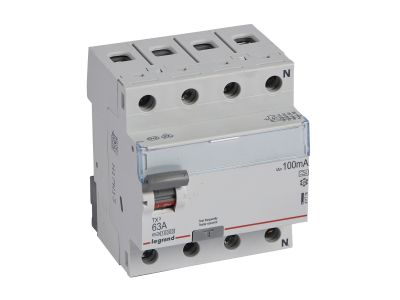

Wyłącznik różnicowo-prądowy P304 serii TX3 (symbol 411776) to czterobiegunowe urządzenie ochronne typu A o prądzie znamionowym 63 A i znamionowym prądzie różnicowym 100 mA. Przeznaczony do montażu na szynie TH35, zajmuje 4 moduły (szerokość 70 mm). Dzięki typowi A wykrywa zarówno prądy sinusoidalne, jak i pulsujące stałe, zapewniając skuteczną ochronę w obwodach z nowoczesnymi odbiornikami elektronicznymi.

• Prąd znamionowy 63 A: Umożliwia bezpieczne obciążenie w instalacjach o znacznym poborze mocy, minimalizując ryzyko przeciążenia.
• Typ A – wykrywanie prądów różnicowych sinusoidalnych i pulsujących stałych: Zapewnia ochronę w obwodach z urządzeniami generującymi składową stałą, takimi jak zasilacze impulsowe, falowniki czy ładowarki.
• Znamionowy prąd różnicowy 100 mA: Odpowiedni do ochrony przeciwpożarowej oraz w instalacjach, gdzie wymagany jest wyższy prąd zadziałania, np. w obwodach oświetleniowych lub gniazd wtyczkowych.
• Szerokość 4 modułów (70 mm): Kompaktowa konstrukcja ułatwia zabudowę w rozdzielnicach, oszczędzając miejsce na szynie TH35.
• Możliwość rozbudowy: Wyłącznik można wyposażyć w styki pomocnicze, wyzwalacze i napędy z serii DX3, co pozwala na zdalne monitorowanie i sterowanie.

Zgodność z Normami

Wyłącznik różnicowo-prądowy P304 spełnia wymagania normy EN 61008-1, potwierdzając zgodność z europejskimi standardami bezpieczeństwa dla wyłączników różnicowoprądowych. Posiada certyfikat CE.

Zastosowanie

Urządzenie dedykowane do stosowania w instalacjach elektrycznych niskiego napięcia, zarówno w obiektach mieszkalnych, jak i przemysłowych.

• Ochrona przeciwporażeniowa w obwodach gniazd wtyczkowych i odbiorników stacjonarnych.
• Ochrona przeciwpożarowa w instalacjach, gdzie wymagany jest prąd różnicowy 100 mA (np. w kotłowniach, serwerowniach).
• Zabezpieczenie obwodów z urządzeniami elektronicznymi (komputery, sterowniki PLC, zasilacze impulsowe) dzięki detekcji składowej stałej (typ A).
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach budynków użyteczności publicznej oraz przemysłowych.

Wskazówki Montażowe

Montaż urządzenia powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami i dokumentacją techniczną. Wyłącznik przeznaczony jest do zamocowania na szynie montażowej TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz zasilanie od rozdzielnicy. Przekroje przewodów dobierz zgodnie z obciążalnością prądową dla prądu 63 A. Moment dokręcania zacisków stosuj zgodnie z danymi producenta (podanymi na obudowie lub w karcie katalogowej). Możliwe jest przyłączanie przewodów oraz szyn grzebieniowych lub sztyftowych.

FAQ

• Jakie napięcie robocze ma wyłącznik P304? Urządzenie jest przystosowane do pracy w sieci trójfazowej 400 V~ (napięcie międzyfazowe).
• Jaki jest stopień ochrony obudowy? Producent nie podaje stopnia IP dla samego wyłącznika. W typowych warunkach montażu w rozdzielnicy wewnątrz pomieszczeń obowiązuje ochrona IP20 zapewniana przez obudowę rozdzielnicy.
• Czy można stosować ten wyłącznik w obwodach z falownikami? Tak, typ A jest przeznaczony do obwodów, w których mogą wystąpić prądy różnicowe o kształcie pulsującym stałym, generowane przez falowniki, zasilacze impulsowe i inne przekształtniki.
