Wyłącznik różnicowo-prądowy P302 2P 16A 10mA typ AC serii TX3 | 411502 Legrand

Opis i Kluczowe Cechy

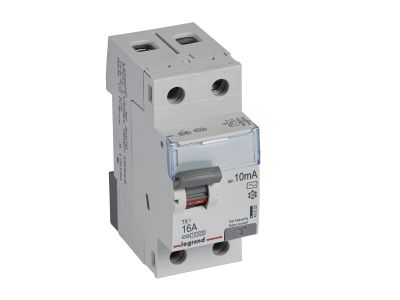

Wyłącznik różnicowo-prądowy P302 (symbol 411502) z serii TX3 to dwubiegunowy wyłącznik typu AC, przeznaczony do ochrony przeciwporażeniowej w instalacjach jednofazowych 230 V~. Dzięki prądowi znamionowemu 16 A i czułości 10 mA zapewnia bezpieczną pracę w obwodach o podwyższonych wymaganiach ochrony. Szerokość 2 modułów (35 mm) umożliwia kompaktowy montaż w rozdzielnicy.

• Prąd znamionowy 16 A: Pozwala na bezpieczne użytkowanie w obwodach o średnim obciążeniu, bez ryzyka przeciążenia styków.
• Znamionowy prąd różnicowy 10 mA: Zapewnia bardzo wysoką czułość ochrony przeciwporażeniowej, wykrywając nawet niewielkie upływy prądu.
• Typ AC: Wykrywa sinusoidalne prądy różnicowe przemienne – odpowiedni do standardowych obwodów bez elektroniki.
• Montaż na szynie TH35: Szybki i stabilny montaż w rozdzielnicy, zgodny z systemem DIN.
• Możliwość rozbudowy akcesoriami DX3: Kompatybilny ze stykami pomocniczymi, wyzwalaczami i napędami, co zwiększa funkcjonalność układu.

Zgodność z Normami

Wyłącznik P302 spełnia wymagania normy EN 61008-1, co potwierdza jego zgodność z europejskimi standardami bezpieczeństwa. Posiada certyfikację CE.

Zastosowanie

Wyłącznik różnicowo-prądowy P302 typ AC znajduje zastosowanie w instalacjach, gdzie wymagana jest wysoka ochrona przeciwporażeniowa przy wykrywaniu prądów przemiennych. Sprawdza się w:

• Ochronie obwodów jednofazowych w budynkach mieszkalnych i biurowych.
• Zabezpieczeniu linii zasilających odbiorniki o charakterze rezystancyjnym i indukcyjnym (np. grzejniki, silniki).
• Instalacjach tymczasowych lub budowlanych, gdzie ryzyko porażenia jest podwyższone.
• Systemach wymagających czułości 10 mA, np. w obwodach zasilających urządzenia medyczne lub pomieszczenia wilgotne.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odłączony od źródła zasilania. Przekrój przewodów należy dobrać do prądu znamionowego 16 A (zalecany co najmniej 1,5 mm² dla miedzi). Moment dokręcania zacisków należy stosować zgodnie z dokumentacją producenta – typowo 2–3 Nm (sprawdź instrukcję). Po montażu wykonaj test działania wyłącznika za pomocą przycisku TEST.

FAQ

• Czy wyłącznik P302 nadaje się do ochrony przed porażeniem w obwodach z elektroniką? Wyłącznik typu AC wykrywa jedynie sinusoidalne prądy różnicowe przemienne. W obwodach z prostownikami, falownikami lub zasilaczami impulsowymi, gdzie występują prądy pulsujące stałe, zaleca się zastosowanie wyłącznika typu A. Do standardowych obwodów bez elektroniki typ AC jest wystarczający.
• Jaki jest stopień ochrony IP tego wyłącznika? Producent nie podał stopnia ochrony dla modelu P302. Standardowo wyłączniki modułowe montowane w rozdzielnicy charakteryzują się stopniem ochrony IP20 (ochrona przed ciałami stałymi >12,5 mm). Po zamontowaniu w rozdzielnicy stopień ochrony całej obudowy może być wyższy.
• Jaką funkcję pełni dźwignia w kolorze szarym? Szara dźwignia służy do załączania i wyłączania wyłącznika. Jej kolor nie ma znaczenia funkcjonalnego – wynika z estetyki serii TX3. Ważne, aby dźwignia była wyraźnie odróżnialna od innych elementów w rozdzielnicy.
