Wyłącznik różnicowo-prądowy P 302 2P 25A 100MA typ AC serii DX3 | 411514 Legrand

Opis i Kluczowe Cechy

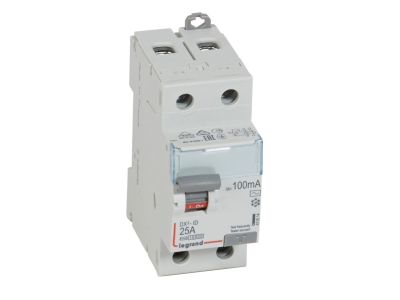

Wyłącznik różnicowo-prądowy P 302 serii DX3 (symbol 411514) to dwubiegunowe urządzenie ochronne typu AC o prądzie znamionowym 25 A i znamionowym prądzie różnicowym 100 mA. Szerokość 2 modułów (17,5 mm) umożliwia oszczędne wykorzystanie miejsca w rozdzielnicy modułowej, a montaż na szynie TH35 zapewnia szybki i pewny montaż.

• Prąd znamionowy 25 A: gwarantuje bezpieczną pracę w obwodach o umiarkowanym obciążeniu, takich jak gniazda wtyczkowe czy oświetlenie, bez ryzyka przeciążenia.
• Znamionowy prąd różnicowy 100 mA: wykrywa prądy upływowe sinusoidalne przemienne, skutecznie chroniąc przed porażeniem elektrycznym w standardowych instalacjach.
• Typ AC: reaguje na prądy różnicowe sinusoidalne przemienne – optymalny do obwodów bez urządzeń elektronicznych generujących składową stałą.
• Szerokość 2 modułów (17,5 mm): kompaktowa budowa pozwala na oszczędność miejsca w rozdzielnicy i łatwe projektowanie szafek.
• Możliwość rozbudowy: można wyposażyć w styki pomocnicze, wyzwalacze i napędy z serii DX3, co zwiększa funkcjonalność instalacji.

Zgodność z Normami

Wyłącznik różnicowo-prądowy P 302 jest zgodny z normą EN 61008-1 (dotyczącą wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego). Posiada oznaczenie CE, potwierdzające spełnienie wymogów europejskich.

Zastosowanie

Wyłącznik przeznaczony jest do ochrony przeciwporażeniowej w instalacjach niskiego napięcia 230 V AC, zarówno w budownictwie mieszkaniowym, jak i komercyjnym.

• Ochrona obwodów gniazd wtyczkowych w domach, biurach i obiektach użyteczności publicznej.
• Zabezpieczenie linii oświetleniowych przed skutkami prądów upływowych.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako element systemu ochrony różnicowej.
• Współpraca z systemem Optymalnego Rozdziału Energii HX3 do 125 A (szyny grzebieniowe, sztyftowe).

Wskazówki Montażowe

Montaż wyłącznika różnicowo-prądowego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie montuje się na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu znamionowego 25 A. Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Dopuszcza się przyłączanie za pomocą szyn grzebieniowych lub sztyftowych.

FAQ

• Jakie napięcie pracy ma ten wyłącznik różnicowy? Napięcie znamionowe wynosi 230 V AC (dwubiegunowe).
• Czy można go wyposażyć w styki pomocnicze? Tak, istnieje możliwość montażu styków pomocniczych, wyzwalaczy i napędów z serii DX3.
• Jaki typ prądu różnicowego wykrywa? Typ AC – wykrywa prądy różnicowe sinusoidalne przemienne. Nie reaguje na prądy pulsujące stałe (do tego służą typy A, Hpi i B).
