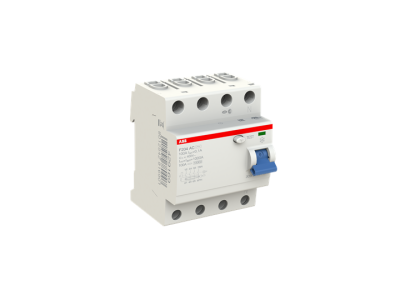

Wyłącznik różnicowo-prądowy F204 AC-100/0,1 STANDARD, 4P 100A 100mA AC, pro M compact | 2CSF204001R2900 ABB

Alternatywny kod produktu: 2CSF204001R2900

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy F204 AC-100/0,1 STANDARD (symbol 2CSF204001R2900) to urządzenie 4-biegunowe dedykowane do ochrony przeciwporażeniowej i przeciwpożarowej w instalacjach elektrycznych. Charakteryzuje się bezzwłocznym działaniem (typ AC) i wysokim prądem znamionowym 100A przy czułości 100mA. Zaprojektowany do współpracy z aparaturą modułową w rozdzielnicach przemysłowych i budynkowych.

• 4-biegunowa konstrukcja: Umożliwia odłączenie wszystkich przewodów fazowych i neutralnego w przypadku zwarcia doziemnego, zapewniając kompleksową ochronę instalacji 3-fazowych.
• Prąd znamionowy 100A: Przeznaczony do instalacji o wysokim poborze mocy, gdzie wymagana jest ochrona przeciwporażeniowa i przeciwpożarowa.
• Czułość 100mA (typ AC): Szybkie wykrywanie prądów upływowych doziemnych, minimalizujące ryzyko porażenia prądem i pożaru spowodowanego zwarciem doziemnym.
• Bezzwłoczne działanie (typ AC): Natychmiastowe odłączenie zasilania w momencie wykrycia prądu upływowego, bez opóźnień czasowych.
• Serii STANDARD F204: Zapewnia niezawodną ochronę w standardowych instalacjach domowych i przemysłowych, zgodnie z wymaganiami norm bezpieczeństwa.

Zgodność z Normami

Wyłącznik spełnia wymogi norm europejskich dotyczących ochrony przeciwporażeniowej i przeciwpożarowej. Został zaprojektowany zgodnie z dyrektywami Unii Europejskiej i posiada oznakowanie CE. Odpowiada wymaganiom normy PN-EN 61008-1 oraz IEC 61008-1.

Zastosowanie

Wyłącznik różnicowo-prądowy F204 AC-100/0,1 STANDARD przeznaczony jest do stosowania w instalacjach elektrycznych wymagających zaawansowanej ochrony przeciwporażeniowej i przeciwpożarowej.

• Ochrona przeciwporażeniowa w instalacjach 3-fazowych w budynkach mieszkalnych, biurowych i przemysłowych.
• Zabezpieczenie przeciwpożarowe w rozdzielnicach, szafach sterowniczych i maszynach przemysłowych.
• Stosowanie w układach zasilania gwarantowanego, gdzie wymagana jest szybka reakcja na zwarcia doziemne.
• Instalacje o wysokim obciążeniu prądowym, np. w halach produkcyjnych, warsztatach, budynkach użyteczności publicznej.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w całej instalacji. Urządzenie należy zamontować w rozdzielnicy na szynie DIN o szerokości 35mm, zachowując odpowiednie odstępy między aparaturą zgodnie z dokumentacją techniczną. Podłączenie przewodów fazowych i neutralnego należy wykonać zgodnie z oznaczeniami na wyłączniku (L1, L2, L3, N). Przed uruchomieniem należy przeprowadzić test działania przyciskiem TEST. Regularne przeglądy i testy funkcjonalne zalecane są co 6 miesięcy.

FAQ

• Jaki jest typ wyłącznika F204? Typ AC – bezzwłoczny, reagujący na prądy upływowe o przebiegu sinusoidalnym, charakterystyczne dla zwarć doziemnych w instalacjach AC.
• Czy wyłącznik chroni przed zwarciem doziemnym? Tak – czułość 100mA zapewnia szybkie wykrywanie i odłączanie w przypadku zwarcia doziemnego, minimalizując ryzyko porażenia i pożaru.
• Jakie jest zalecane miejsce montażu? Wyłącznik należy montować w rozdzielnicy elektrycznej na szynie DIN 35mm, w miejscu zapewniającym swobodny dostęp do przycisku TEST i zacisków połączeniowych.
