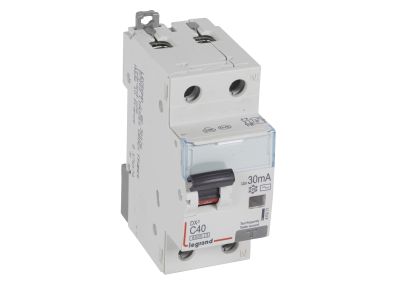

Wyłącznik różnicowo-nadprądowy P 312 2P C 40A 30MA typ AC serii DX3 | 411017 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy P312 serii DX3 (symbol 411017) to dwubiegunowe urządzenie łączące funkcję ochrony różnicowoprądowej typu AC (30 mA) z zabezpieczeniem nadprądowym charakterystyki C i prądzie znamionowym 40 A. Dzięki kompaktowej szerokości 2 modułów (35 mm) umożliwia oszczędność miejsca w rozdzielnicy, a napięcie 230 V~ oraz wysoka zwarciowa zdolność łączeniowa 6 kA (zgodnie z IEC 61009-1 i IEC 60947-2) gwarantują niezawodną pracę w typowych instalacjach.

• Prąd znamionowy 40 A, charakterystyka C: Zabezpiecza obwody przed przeciążeniem i zwarciem, umożliwiając podłączenie odbiorników o znacznym poborze mocy bez ryzyka wyłączeń przy rozruchu (np. silniki, sprężarki).
• Znamionowy prąd różnicowy 30 mA, typ AC: Wykrywa sinusoidalne prądy różnicowe – skutecznie chroni ludzi przed porażeniem w instalacjach, gdzie nie występują odkształcone przebiegi prądów upływowych.
• Szerokość 2 modułów (35 mm): Oszczędza miejsce w rozdzielnicy, umożliwiając większą gęstość aparatury w szafie.
• Możliwość wyposażenia w akcesoria: Zgodność ze stykami pomocniczymi, wyzwalaczami i napędami z serii DX3 – pozwala na rozbudowę funkcjonalności np. o zdalne sterowanie lub sygnalizację stanu.
• Montaż na wsporniku TH35: Szybki i stabilny montaż na standardowej szynie DIN, zgodny z praktyką instalatorską.

Zgodność z Normami

Wyłącznik P312 spełnia wymagania norm IEC 61009-1 oraz IEC 60947-2, co potwierdza jego znamionową zwarciową zdolność łączeniową 6 kA przy napięciu 230 V~. Posiada certyfikację CE oraz jest zgodny z wymogami dyrektyw niskonapięciowej i kompatybilności elektromagnetycznej.

Zastosowanie

Dzięki połączeniu funkcji różnicowoprądowej i nadprądowej wyłącznik P312 znajduje zastosowanie w różnych obwodach instalacji niskiego napięcia:

• Ochrona obwodów gniazd wtyczkowych w budynkach mieszkalnych i biurowych – zapewnia bezpieczeństwo użytkowników przed porażeniem.
• Zabezpieczenie obwodów oświetleniowych, zwłaszcza w pomieszczeniach wilgotnych (łazienki, kuchnie) – szybkie wyłączenie w przypadku upływu.
• Sterowanie i zasilanie styczników, przekaźników lub sterowników PLC – niezawodna separacja i ochrona.
• Instalacje tymczasowe na budowach oraz w obiektach użyteczności publicznej – kompaktowa budowa ułatwia montaż w rozdzielnicach.

Wskazówki Montażowe

Montaż wyłącznika P312 powinien być wykonany przez wykwalifikowanego elektryka z uprawnieniami SEP. Urządzenie montuje się na wsporniku TH35 (szyna DIN) w rozdzielnicy. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie. Przekrój przewodów dobrać zgodnie z obciążalnością prądową – dla 40 A zalecany przekrój min. 6 mm² (Cu). Moment dokręcania zacisków należy sprawdzić w dokumentacji producenta. Po montażu przeprowadzić obowiązkowe testy funkcjonalne (przycisk TEST).

FAQ

• Czy wyłącznik P312 ma podświetlenie/wskaźnik działania? W danych produktu nie podano informacji o podświetleniu. Wyłącznik wyposażony jest w dźwignię załączającą w kolorze szarym. Stan załączenia można określić wizualnie na podstawie położenia dźwigni.
• Jaki jest stopień ochrony (IP) tego wyłącznika? Producent nie podaje konkretnej wartości IP dla tego modelu. Standardowo aparatura modułowa montowana w rozdzielnicy ma stopień ochrony IP20 (ochrona przed dostępem palcem i ciałami stałymi powyżej 12,5 mm). Ostateczny stopień ochrony zależy od obudowy rozdzielnicy.
• Czy styk działa w trybie impulsowym czy ciągłym? Wyłącznik różnicowo-nadprądowy jest przeznaczony do ciągłej pracy w obwodzie – przewodzi prąd znamionowy 40 A w sposób ciągły, a w przypadku przekroczenia progu zadziałania (nadprąd lub prąd różnicowy) wyłącza obwód. Nie jest to element sterujący impulsowo, lecz zabezpieczający.
