Wyłącznik NSX250F ComPacT NSX 36 kA 415 VAC z MicroLogic 4.2 Vigi, 250A, 3P 3d | C25F34V250 Schneider Electric

Opis i Kluczowe Cechy

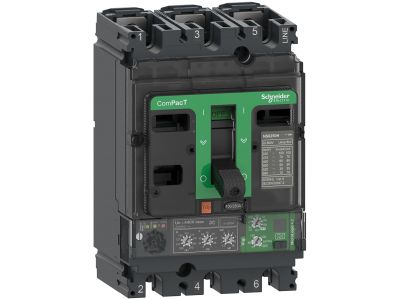

Wyłącznik NSX250F ComPacT NSX to stacjonarny, 3-biegunowy aparat modułowy o prądzie znamionowym 250A, przeznaczony do ochrony obwodów elektrycznych przed zwarciem i przeciążeniem. Wyposażony w elektroniczny wyzwalacz MicroLogic 4.2 Vigi zapewnia regulowane zabezpieczenia przeciwupływowe, długoterminowe i krótkoterminowe oraz stałą ochronę natychmiastową. Wysoka zdolność wyłączania 36 kA przy 415 VAC gwarantuje niezawodne działanie nawet w trudnych warunkach zwarciowych. Kompaktowa konstrukcja (105 mm x 161 mm x 86 mm) pozwala na optymalne wykorzystanie przestrzeni w rozdzielnicach.

• Zdolność wyłączania 36 kA: Zapewnia skuteczną ochronę instalacji przed zwarciami o dużej mocy, minimalizując ryzyko uszkodzeń urządzeń.
• Elektroniczny wyzwalacz MicroLogic 4.2 Vigi: Regulowane zabezpieczenie przeciwupływowe (FI) oraz ochrona długoterminowa i krótkoterminowa – precyzyjna ochrona dostosowana do specyfiki instalacji.
• Napięcie robocze 440VAC: Kompatybilny z szerokim zakresem napięć sieciowych, co zwiększa uniwersalność zastosowania.
• Kompaktowe wymiary (105x161x86 mm): Umożliwia montaż w standardowych rozdzielnicach bez konieczności modyfikacji konstrukcji.
• 3-biegunowa konstrukcja (3P 3d): Pełna ochrona wszystkich faz obwodu, zapewniająca bezpieczeństwo w instalacjach trójfazowych.

Zgodność z Normami

Wyłącznik NSX250F spełnia wymagania normy międzynarodowej IEC 60947 oraz posiada certyfikaty CCC i EAC, potwierdzające zgodność z przepisami bezpieczeństwa i jakości. Produkt dostosowany również do specyfikacji morskich, co umożliwia jego stosowanie w instalacjach okrętowych.

Zastosowanie

Wyłącznik NSX250F ComPacT NSX przeznaczony jest do ochrony i sterowania obwodami elektrycznymi w sektorze przemysłowym, budownictwie oraz instalacjach specjalnych.

• Ochrona głównych obwodów zasilających w rozdzielnicach przemysłowych i budynkowych.
• Stosowanie w instalacjach trójfazowych wymagających wysokiej zdolności wyłączania, np. w zakładach produkcyjnych, centrach danych czy obiektach użyteczności publicznej.
• Zastosowanie w instalacjach okrętowych i morskich, dzięki spełnieniu specjalistycznych norm.
• Ochrona obwodów zasilających urządzenia o dużym poborze mocy, np. silników, transformatorów czy nagrzewnic.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Wyłącznik montować w pozycji pionowej, z zachowaniem minimalnych odstępów od sąsiednich elementów (szczegółowe dane w dokumentacji producenta). Po zamontowaniu należy przeprowadzić testy działania, w tym sprawdzenie poprawności działania wyzwalacza i zabezpieczeń. Okresowe przeglądy i konserwacja powinny być wykonywane zgodnie z zaleceniami producenta.

FAQ

• Czy wyłącznik NSX250F posiada zabezpieczenie przeciwupływowe (FI)? Tak, wyposażony jest w elektroniczny wyzwalacz MicroLogic 4.2 Vigi, który zawiera regulowane zabezpieczenie przeciwupływowe.
• Jakie są wymiary wyłącznika? Wymiary wyłącznika wynoszą 105 mm x 161 mm x 86 mm, co pozwala na montaż w standardowych rozdzielnicach.
• Czy wyłącznik jest zgodny z normami morskimi? Tak, produkt spełnia specyfikacje morskie, co umożliwia jego stosowanie w instalacjach okrętowych.
