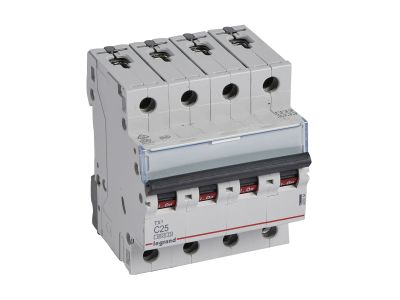

Wyłącznik nadprądowy S304 4P C 25A 6kA serii TX3 | 403564 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S304 serii TX3 od renomowanego producenta LEGRAND to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych. Model o numerze katalogowym 403564 charakteryzuje się czterobiegunową konstrukcją (4P), co pozwala na jednoczesne rozłączanie trzech faz oraz toru neutralnego, zapewniając pełną izolację obwodu. Prąd znamionowy wynoszący 25 A w połączeniu z charakterystyką czasowo-prądową typu C sprawia, że urządzenie idealnie nadaje się do ochrony obwodów o umiarkowanych prądach rozruchowych.

• Znamionowa zwarciowa zdolność łączeniowa: Wynosi ona 6000 A zgodnie z normą IEC 60898-1 oraz 10 kA według normy IEC 60947-2, co gwarantuje bezpieczeństwo instalacji nawet w przypadku wystąpienia znacznych prądów zwarciowych.
• Charakterystyka C: Przeznaczona do urządzeń o prądach rozruchowych wyższych niż w przypadku charakterystyki B, co eliminuje ryzyko niepożądanych wyzwań podczas startu odbiorników.
• Modułowość: Szerokość urządzenia to dokładnie 4 moduły (17,5 mm każdy), co ułatwia planowanie przestrzeni w rozdzielnicy.
• Kompatybilność: Wyłącznik współpracuje z akcesoriami serii DX3, takimi jak styki pomocnicze, wyzwalacze czy napędy, co znacząco rozszerza jego funkcjonalność w systemach automatyki.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w warunkach przemysłowych i domowych. Spełnia wymagania normy IEC 60898-1 dla instalacji domowych i podobnych (zdolność 6 kA przy 230/400 V~) oraz normy IEC 60947-2 dla zastosowań przemysłowych (zdolność 10 kA przy 230/400 V~). Zastosowanie czarnej dźwigni załączającej jest standardem identyfikacyjnym serii TX3, ułatwiającym szybką diagnostykę stanu aparatu.

Zastosowanie

Wyłącznik nadprądowy TX3 4P C 25A znajduje szerokie zastosowanie w sektorze B2B oraz w nowoczesnym budownictwie mieszkaniowym. Jest dedykowany do:

• Zabezpieczania trójfazowych odbiorników energii, takich jak silniki elektryczne o mniejszej mocy, pompy czy urządzenia klimatyzacyjne.
• Ochrony obwodów gniazd wtykowych w warsztatach i halach produkcyjnych, gdzie wykorzystywane są elektronarzędzia.
• Systemów zasilania rezerwowego i rozdzielnic głównych w obiektach komercyjnych.
• Instalacji, w których wymagana jest pełna separacja toru neutralnego wraz z fazami.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka zgodnie z poniższymi wytycznymi:

• Montaż na szynie: Urządzenie jest przystosowane do szybkiego zatrzaśnięcia na standardowym wsporniku TH35 (szyna DIN).
• Okablowanie: Możliwość przyłączania za pomocą szyn grzebieniowych lub sztyftowych pozwala na estetyczne i pewne mostkowanie aparatów w rzędzie.
• Moment dokręcania: Należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Akcesoria: W przypadku montażu styków pomocniczych z serii DX3, należy postępować zgodnie z instrukcją parowania akcesoriów bocznych. Uwaga: model ten nie pozwala na dołączenie bloków różnicowoprądowych.

FAQ

• Czy ten wyłącznik nadaje się do silników? Tak, charakterystyka C jest odpowiednia dla odbiorników o zwiększonym prądzie rozruchu, takich jak małe silniki czy grupy lamp fluorescencyjnych.
• Czy mogę podłączyć do niego szynę grzebieniową? Tak, konstrukcja zacisków umożliwia zasilanie zarówno przewodami, jak i szynami łączeniowymi (grzebieniowymi lub sztyftowymi).
• Jaka jest różnica między 6kA a 10kA w tym modelu? Wartość 6kA odnosi się do normy budowlanej (IEC 60898-1), natomiast 10kA do normy przemysłowej (IEC 60947-2). Oznacza to, że aparat jest dopuszczony do pracy w obu tych środowiskach.
