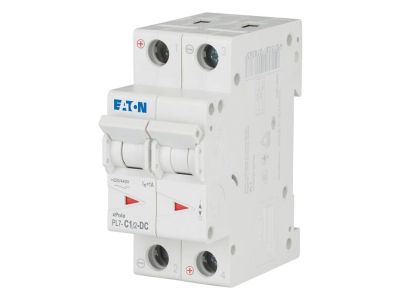

Wyłącznik nadprądowy PL7-C1/2-DC | 264895 Eaton

Alternatywny kod produktu: PL7-C1/2-DC

Opis i Kluczowe Cechy

Wyłącznik nadprądowy (MCB) serii PL7, symbol 264895, to 2-biegunowy aparat przeznaczony do rozdzielnic prądu stałego. Dzięki prądowi znamionowemu 1 A i charakterystyce wyzwalania C zapewnia niezawodną ochronę obwodów DC przed przeciążeniami i zwarciami. Znamionowa zdolność łączeniowa 10 kA gwarantuje bezpieczne wyłączenie nawet przy dużych prądach zwarciowych.

• Prąd znamionowy In 1 A: Idealny do zabezpieczania obwodów o małym obciążeniu, takich jak sterowanie, sygnalizacja czy zasilacze DC, bez ryzyka zbędnych wyłączeń.
• Charakterystyka wyzwalania C: Odpowiednia dla obwodów z silnikami, transformatorami i urządzeniami o prądzie rozruchowym; zapobiega fałszywym zadziałaniom przy jednoczesnej szybkiej reakcji na zwarcia.
• 2-biegunowa konstrukcja: Umożliwia jednoczesne odłączanie obu biegunów w instalacjach prądu stałego, zwiększając bezpieczeństwo i ułatwiając konserwację.
• Znamionowa zdolność łączeniowa 10 kA (wg IEC/EN 60947-2): Wysoki poziom ochrony przed zwarciem, minimalizujący ryzyko uszkodzenia urządzeń i instalacji.
• Przeznaczenie do prądu stałego: Zaprojektowany specjalnie do rozdzielnic DC, co czyni go niezawodnym elementem w systemach fotowoltaicznych, magazynach energii i automatyce przemysłowej.

Zgodność z Normami

Wyłącznik nadprądowy PL7-C1/2-DC spełnia wymagania normy IEC/EN 60947-2 dotyczącej łączników niskonapięciowych do zastosowań przemysłowych. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy PL7-C1/2-DC znajduje zastosowanie w instalacjach prądu stałego, gdzie wymagana jest niezawodna ochrona przed przeciążeniami i zwarciami. Sprawdza się zarówno w profesjonalnych rozdzielnicach, jak i w mniejszych układach sterowania.

• Zabezpieczanie obwodów sterowania i sygnalizacji w instalacjach DC – np. w sterownikach PLC, przekaźnikach czy czujnikach.
• Ochrona zasilaczy impulsowych i konwerterów DC/DC przed zwarciem w systemach automatyki budynkowej i przemysłowej.
• Stosowanie w rozdzielnicach fotowoltaicznych oraz magazynach energii, gdzie napięcie stałe wymaga dedykowanego zabezpieczenia.
• Zabezpieczanie obwodów pomocniczych w instalacjach trakcyjnych i kolejowych (prąd stały).

Wskazówki Montażowe

Montaż wyłącznika nadprądowego PL7-C1/2-DC może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach prądu stałego. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Przekrój przewodów należy dobrać do prądu znamionowego 1 A oraz obciążalności obwodu. Zaciski dokręcaj momentem określonym w instrukcji producenta, aby zapewnić trwałe i bezpieczne połączenie.

FAQ

• Czy wyłącznik nadprądowy PL7-C1/2-DC może być stosowany w instalacjach prądu przemiennego (AC)? Nie, wyłącznik przeznaczony jest wyłącznie do rozdzielnic prądu stałego (DC). Stosowanie w obwodach AC może prowadzić do nieprawidłowego działania lub uszkodzenia aparatu.
• Jaka jest znamionowa zdolność łączeniowa tego wyłącznika? Zdolność łączeniowa wynosi 10 kA zgodnie z normą IEC/EN 60947-2, co zapewnia bezpieczne wyłączenie dużych prądów zwarciowych w instalacjach DC.
• Jaką ma charakterystykę wyzwalania i co to oznacza w praktyce? Charakterystyka C oznacza, że wyłącznik wyzwala przy prądzie od 5 do 10-krotności prądu znamionowego. Jest optymalna do obwodów z urządzeniami o podwyższonym prądzie rozruchowym, takimi jak silniki, transformatory czy kondensatory.
