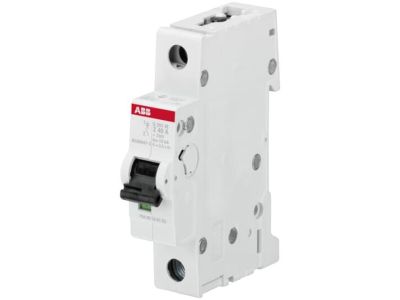

Wyłącznik nadprądowy 1P K 25A 10kA, S201M-K25 | 2CDS271001R0517 ABB

Alternatywny kod produktu: 2CDS271001R0517

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy K 25A (symbol 2CDS271001R0517) z serii S200M to kompaktowe urządzenie zabezpieczające instalacje elektryczne przed skutkami zwarć i przeciążeń. Charakterystyka K zapewnia selektywność zabezpieczeń w układach o podwyższonych prądach rozruchu, co jest kluczowe w instalacjach z silnikami lub transformatorami. Mechanizm wyzwalający termiczny chroni przed przeciążeniem, natomiast elektromechaniczny – przed zwarciem. Zdolność wyłączania 10kA przy napięciu 230/400V AC gwarantuje skuteczną ochronę nawet w wymagających warunkach.

• Charakterystyka K: Optymalny dobór do układów z odbiornikami o wysokich prądach rozruchowych (np. silniki, transformatory), zapewniający selektywność zabezpieczeń.
• Mechanizm wyzwalający termiczny i elektromechaniczny: Dwustopniowa ochrona – przed przeciążeniem (termiczny) i zwarciem (elektromechaniczny), minimalizująca ryzyko uszkodzeń instalacji.
• Zdolność wyłączania 10kA: Skuteczna ochrona nawet w instalacjach o podwyższonym prądzie zwarciowym, zgodnie z normami IEC/EN 60898-1 i IEC/EN 60947-2.
• 1-biegunowa konstrukcja (1P): Kompaktowe rozwiązanie dla instalacji jednofazowych, oszczędzające miejsce w rozdzielnicy.
• Możliwość montażu styku pomocniczego: Opcjonalny styk montowany od dołu pozwala zaoszczędzić do 50% miejsca w szafie sterowniczej.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (dla instalacji domowych i podobnych) oraz IEC/EN 60947-2 (dla przemysłowych zastosowań). Zapewnia zgodność z dyrektywami Unii Europejskiej i posiada oznaczenie CE.

Zastosowanie

Wyłącznik nadprądowy 1P K 25A przeznaczony jest do zabezpieczania instalacji elektrycznych jednofazowych przed przeciążeniami i zwarciami w różnych środowiskach – od mieszkań po obiekty przemysłowe.

• Zabezpieczenie obwodów z silnikami elektrycznymi – charakterystyka K reaguje na wysokie prądy rozruchowe, chroniąc silnik i przewody.
• Ochrona instalacji oświetleniowych i gniazd wnętrzowych – standardowe zastosowanie w układach mieszkaniowych i komercyjnych.
• Stosowanie w rozdzielnicach przemysłowych – zdolność wyłączania 10kA zapewnia niezawodność nawet w wymagających warunkach.
• Zabezpieczenie obwodów z transformatorami lub układami zasilania awaryjnego – selektywność zabezpieczeń zapobiega niepożądanym wyłączeniom.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Urządzenie montować na szynie DIN w rozdzielnicy. Styki fazowe należy podłączać zgodnie z oznaczeniem (wejście od góry, wyjście od dołu). Do zabezpieczenia obwodu należy dobrać odpowiedni przekrój przewodu – minimalny przekrój dla 25A to 2,5 mm² (dla miedzi). W przypadku montażu styku pomocniczego, należy postępować zgodnie z instrukcją producenta, dbając o zachowanie minimalnych odstępów między urządzeniami.

FAQ

• Jakie są różnice między charakterystykami B, C, D i K? Charakterystyka K charakteryzuje się wysoką odpornością na prądy udarowe, co czyni ją idealną do zabezpieczania silników i transformatorów. Charakterystyki B i C są bardziej wrażliwe na prądy rozruchowe, natomiast D i K stosowane są w bardziej wymagających aplikacjach.
• Czy wyłącznik nadaje się do instalacji trójfazowych? Nie – ten model jest 1-biegunowy (1P) i przeznaczony wyłącznie do instalacji jednofazowych. Do obwodów trójfazowych należy stosować wyłączniki 3P lub 3P+N.
• Jaka jest żywotność mechaniczna wyłącznika? Dane dotyczące żywotności mechanicznej nie zostały podane w dostępnych informacjach. Zaleca się regularną konserwację i sprawdzanie stanu urządzenia zgodnie z zaleceniami normy IEC/EN 60898-1.
