Wyłącznik nadprądowy 400V 6kA, 3-bieg., C, 2A, głęb.=70mm | 5SY6302-7 Siemens

Alternatywny kod produktu: 5SY63027

Opis i Kluczowe Cechy

Wyłącznik nadprądowy o symbolu 5SY6302-7 to 3-biegunowe urządzenie zabezpieczające przeznaczone do ochrony instalacji elektrycznych przed przeciążeniami i zwarciami. Jego parametry – prąd znamionowy 2 A, napięcie 400 V AC, zdolność zwarciowa 6 kA oraz charakterystyka C – zostały dobrane do zabezpieczania obwodów o podwyższonych prądach rozruchowych, takich jak silniki czy transformatory. Kompaktowa głębokość 70 mm ułatwia montaż w standardowych rozdzielnicach.

• Prąd znamionowy 2 A: Zapewnia precyzyjną ochronę obwodów o niskim obciążeniu, minimalizując ryzyko zbędnych wyłączeń w przypadku zwarć o małej wartości.
• Charakterystyka wyzwalania C: Dopuszczalny chwilowy prąd rozruchowy do 5–10 krotności prądu znamionowego – idealna do odbiorników indukcyjnych (silniki, transformatory) bez fałszywych zadziałań.
• Zdolność zwarciowa 6 kA: Skutecznie przerywa prądy zwarciowe o wartości do 6 kA w instalacjach niskiego napięcia, chroniąc przewody i odbiorniki przed termicznym uszkodzeniem.
• Napięcie znamionowe 400 V AC: Przystosowany do sieci trójfazowych (L1, L2, L3) – gwarantuje bezpieczną pracę w rozdzielnicach budynkowych i przemysłowych.

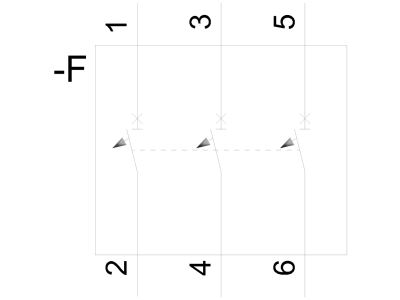

• 3-biegunowa konstrukcja: Odpowiednia do jednoczesnego zabezpieczenia wszystkich trzech faz – eliminuje ryzyko pracy niepełnofazowej.

Zgodność z Normami

Wyłącznik nadprądowy 5SY6302-7 spełnia wymagania norm IEC (w tym serii IEC 60898 oraz IEC 60947-2) oraz posiada aprobatę UL 1077, co umożliwia stosowanie go jako supplementary protector w sieciach AC do 480 V (w konfiguracjach 2- i 3-biegunowych) oraz do 277 V (jednobiegunowych). Posiada certyfikat CE potwierdzający zgodność z europejskimi wymogami bezpieczeństwa.

Zastosowanie

Wyłącznik dedykowany jest do ochrony obwodów odbiorczych w instalacjach niskiego napięcia, zarówno w budynkach mieszkalnych, jak i w obiektach przemysłowych. Sprawdza się w aplikacjach wymagających charakterystyki C oraz niskiego prądu znamionowego.

• Ochrona obwodów silników małej mocy, wentylatorów, pomp i kompresorów.
• Zabezpieczenie obwodów sterowania (styczniki, przekaźniki, PLC) przed zwarciami i przeciążeniami.
• Stosowanie jako wyłącznik główny w szafach rozdzielczych dla obwodów o małym obciążeniu.
• Ochrona obwodów oświetlenia warsztatowego i biurowego zasilanych z sieci trójfazowej.

Wskazówki Montażowe

Montaż oraz demontaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami oraz wartością prądu znamionowego (2 A). Moment dokręcania śrub zacisków należy stosować zgodnie z dokumentacją techniczną producenta (zwykle 2–2,5 Nm). Po zamontowaniu sprawdź poprawność połączeń i działanie wyłącznika przed ponownym załączeniem napięcia.

FAQ

• Dlaczego warto wybrać charakterystykę C zamiast B? Charakterystyka C dopuszcza wyższe prądy rozruchowe (5–10 krotność In), dzięki czemu nie wyłącza obwodu przy krótkotrwałych udarach prądowych typowych dla silników, transformatorów czy lamp wyładowczych. W przypadku obwodów czysto rezystancyjnych (grzałki, żarówki) bardziej odpowiednia jest charakterystyka B.
• Czy wyłącznik nadprądowy może pracować w sieci prądu stałego? Tak, według danych producenta dopuszcza się jego stosowanie w sieciach DC o napięciu do 60 V. Należy pamiętać o odpowiednim doborze biegunowości oraz sprawdzeniu zdolności wyłączania dla prądu stałego (zwykle niższa niż dla AC).

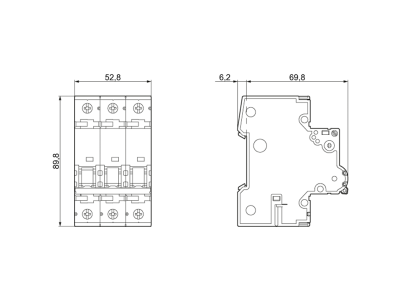

• Jaka jest głębokość zabudowy i czy pasuje do standardowych rozdzielnic? Głębokość wynosi 70 mm, co jest wartością typową dla aparatury modułowej. Urządzenie montuje się na szynie TH35, więc pasuje do większości rozdzielnic dostępnych na rynku. Przed montażem upewnij się, że w rozdzielnicy jest wystarczająco miejsca na swobodne prowadzenie przewodów.
