Wyłącznik nadprądowy 400V 15kA, 2-bieg., D, 1A, głęb.=70mm | 5SY7201-8 Siemens

Alternatywny kod produktu: 5SY72018

Opis i Kluczowe Cechy

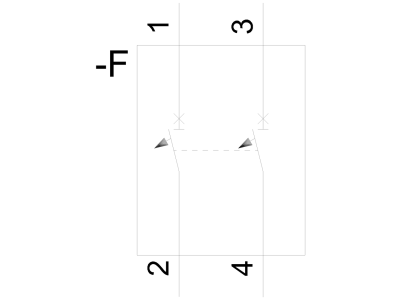

Wyłącznik nadprądowy Siemens SENTRON 5SY7201‑8 to dwubiegunowy aparat modułowy o charakterystyce D, prądzie znamionowym 1 A i zdolności zwarciowej 15 kA przy napięciu 400 V. Przeznaczony do ochrony obwodów przed przeciążeniem i zwarciem, szczególnie w instalacjach, gdzie występują duże prądy rozruchu. Głębokość 70 mm ułatwia montaż w płytkich rozdzielnicach. Dzięki podwójnemu suwakowi urządzenie można montować i demontować bez użycia narzędzi, a dwukomorowy zacisk umożliwia łatwe okablowanie – zarówno przewodów, jak i szyn zbiorczych.

• Charakterystyka D i prąd 1 A: zapewnia selektywną ochronę obwodów z silnikami, transformatorami lub innymi odbiornikami o wysokim prądzie rozruchowym, bez zbędnych zadziałań w chwili załączenia.
• Zdolność zwarciowa 15 kA (400 V): gwarantuje skuteczne wyłączenie nawet przy bardzo wysokich prądach zwarciowych, zwiększając bezpieczeństwo instalacji i urządzeń końcowych.
• Montaż bez narzędzi (podwójny suwak): szybka instalacja na szynie TH35 oraz równie szybka wymiana bez użycia śrubokręta – oszczędność czasu podczas prac montażowych i serwisowych.
• Dwukomorowy zacisk: umożliwia jednoczesne podłączenie przewodu i szyny zbiorczej (również zasilanie od tyłu), co upraszcza rozdzielnię i redukuje liczbę zacisków.
• Głębokość 70 mm: kompaktowa konstrukcja pozwala na montaż w płytkich puszkach i rozdzielnicach, zachowując pełną funkcjonalność.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących europejskich norm dotyczących wyłączników nadprądowych oraz posiada certyfikat CE. Zgodność z dyrektywami niskonapięciową i kompatybilności elektromagnetycznej potwierdza bezpieczne użytkowanie w instalacjach budynkowych i przemysłowych.

Zastosowanie

Dwubiegunowy wyłącznik nadprądowy 5SY7201‑8 sprawdza się wszędzie tam, gdzie wymagana jest niezawodna ochrona przeciążeniowa i zwarciowa obwodów jednofazowych (230 V) oraz dwufazowych (400 V) o prądzie znamionowym 1 A. Dzięki charakterystyce D jest szczególnie polecany do obwodów z odbiornikami o dużym prądzie rozruchu.

• Ochrona obwodów silników małej mocy (np. wentylatorów, pomp, sprężarek) – charakterystyka D zapobiega wyzwalaniu podczas rozruchu.
• Zabezpieczenie obwodów transformatorów i dławików, gdzie występują krótkotrwałe prądy magnesujące.
• Ochrona obwodów oświetlenia LED lub halogenowego, zwłaszcza w układach z zasilaczami impulsowymi.
• Zastosowanie w rozdzielnicach budynków mieszkalnych, biurowych oraz lekkiego przemysłu, jako element gwarantujący selektywność i ciągłość zasilania.

Wskazówki Montażowe

Wyłącznik nadprądowy może być instalowany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed montażem bezwzględnie odłącz napięcie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Dokręcanie zacisków należy wykonać zgodnie z momentem podanym w dokumentacji producenta. Przekrój przewodów dobrać do prądu znamionowego obwodu (zalecany min. 1,5 mm²). Nie przekraczać wartości znamionowych prądu i napięcia. Podczas montażu należy zapewnić odpowiednie warunki chłodzenia oraz odstępy między aparatami zgodnie z wytycznymi producenta.

FAQ

• Czy wyłącznik 5SY7201‑8 ma podświetlenie? Nie, jest to wyłącznik nadprądowy pozbawiony elementów sygnalizacyjnych. Stan zadziałania można sprawdzić po położeniu dźwigni (ON/OFF).
• Jaki stopień ochrony IP ma ten wyłącznik? Aparatura modułowa montowana w rozdzielnicy posiada standardowo stopień ochrony IP20, co oznacza ochronę przed dotknięciem palcem i dostępem do części pod napięciem. Po zainstalowaniu w rozdzielnicy o wyższym IP (np. IP44) całość uzyskuje odpowiednią szczelność.
• Czy można go stosować do zabezpieczenia silnika? Tak, charakterystyka D jest przeznaczona właśnie do obwodów z dużym prądem rozruchowym, np. silników indukcyjnych. Należy jednak pamiętać, że wyłącznik nadprądowy chroni przewody przed zwarciem i przeciążeniem – do bezpośredniej ochrony silnika wymagany jest dodatkowo stycznik lub przekaźnik termiczny.
