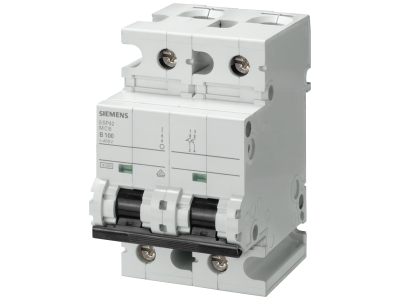

Wyłącznik nadprądowy 400V 10kA, 2-bieg., B, 80A, głęb.=70mm | 5SP4280-6 Siemens

Alternatywny kod produktu: 5SP42806

Opis i Kluczowe Cechy

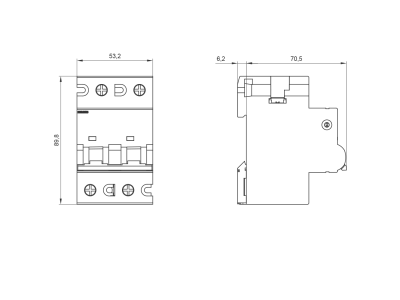

Wyłącznik nadprądowy Siemens z serii SENTRON, oznaczony symbolem 5SP4280-6, to dwubiegunowy aparat modułowy o prądzie znamionowym 80A i napięciu 400V AC. Przeznaczony do ochrony instalacji przed skutkami przeciążeń i zwarć, zapewnia niezawodność w obwodach o znacznym obciążeniu. Charakterystyka wyzwalania B gwarantuje szybkie wyłączanie przy typowych obciążeniach rezystancyjnych i oświetleniowych. Głębokość 70 mm ułatwia montaż w standardowych rozdzielnicach.

• Prąd znamionowy 80 A: Umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, minimalizując ryzyko przegrzania przewodów i styków.
• Zdolność wyłączania 10 kA: Zapewnia skuteczne przerywanie prądów zwarciowych, chroniąc personel i infrastrukturę.
• Charakterystyka wyzwalania B: Szybkie zadziałanie przy prądach 3-5 krotności prądu znamionowego – idealna do ochrony odbiorników o niskich prądach rozruchowych (np. gniazda, oświetlenie).
• Widoczny wskaźnik położenia łącznika: Pozwala na szybką ocenę stanu pracy (ON/OFF) bez konieczności mierzenia napięcia.
• Kod DataMatrix na przednim panelu: Ułatwia identyfikację produktu i dostęp do dokumentacji technicznej podczas instalacji lub serwisu.

Zgodność z Normami

Wyłącznik nadprądowy Siemens 5SP4280-6 spełnia wymagania europejskich norm dotyczących aparatury modułowej. Posiada certyfikat CE, co potwierdza jego zgodność z obowiązującymi dyrektywami i standardami bezpieczeństwa. Urządzenie jest przeznaczone do montażu w rozdzielnicach zgodnych z normami DIN.

Zastosowanie

Dzięki wysokiej obciążalności prądowej i charakterystyce B, wyłącznik nadprądowy sprawdza się w wielu typowych instalacjach elektrycznych, zapewniając ochronę odbiorników końcowych. Stosowany jest m.in. w:

• Ochronie obwodów gniazd wtykowych i oświetlenia w budynkach mieszkalnych i komercyjnych.
• Zabezpieczaniu linii zasilających urządzenia o małej inercyjności (np. klimatyzatory, pompy).
• Rozdzielnicach głównych i podrozdzielnicach w obiektach przemysłowych i użyteczności publicznej.
• Układach automatyki budynkowej, gdzie wymagana jest selektywność i szybkie wyłączanie przy zwarciu.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby z odpowiednimi uprawnieniami SEP i znajomością przepisów. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz przed ponownym załączeniem. Przekrój przewodów dobierz do prądu znamionowego (80 A) i warunków ułożenia. Moment dokręcania zacisków oraz dopuszczalne rodzaje przewodów należy sprawdzić w dokumentacji producenta dołączonej do wyłącznika.

FAQ

• Do jakich obwodów polecana jest charakterystyka B w tym wyłączniku? Charakterystyka B jest zalecana do zabezpieczania obwodów, w których nie występują duże prądy rozruchowe – np. oświetlenie (standardowe żarówki, LED), gniazda wtykowe w domach i biurach, a także urządzenia grzewcze i małe silniki o łagodnym rozruchu.
• Czy wyłącznik nadprądowy ma wbudowany wskaźnik zadziałania? Tak, urządzenie wyposażone jest w widoczny wskaźnik mechaniczny (czerwono-zielony lub symbol ON/OFF), który informuje o pozycji wyłącznika – zwarty (ON) lub rozwarty (OFF) – bez potrzeby użycia miernika.
• Jaki jest stopień ochrony tego wyłącznika? Jako aparat modułowy przeznaczony do montażu wewnątrz rozdzielnicy, standardowo zapewnia ochronę IP20, która chroni przed dotknięciem części niebezpiecznych i stałymi ciałami obcymi o średnicy ≥12,5 mm. Po zamontowaniu w rozdzielnicy o odpowiednim IP, ochrona może być wyższa zgodnie z wymaganiami instalacji.
