Wyłącznik nadprądowy 230V 6kA, 1+N-bieg./1DU B25 | 5SL6025-6 Siemens

Alternatywny kod produktu: 5SL60256

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 230V 6kA (symbol 5SL6025-6) w wersji 1+N-bieg. (1-biegunowy z zestykiem neutralnym) to kompaktowe urządzenie do ochrony instalacji elektrycznych przed skutkami zwarć i przeciążeń. Zaprojektowany z myślą o budynkach mieszkalnych i użytkowych, zapewnia szybką reakcję na zakłócenia w obwodzie. Montaż i demontaż bez użycia narzędzi oraz proste okablowanie poprzez szynę zbiorczą z tyłu ułatwiają szybki i bezpieczny montaż.

• Prąd znamionowy 25A (B25): Zapewnia ochronę obwodów o maksymalnym obciążeniu do 25A, odpowiedni dla typowych gniazd i oświetlenia.
• Zdolność wyłączania 6kA: Wysoka odporność na zwarcia chroni instalację przed poważnymi uszkodzeniami w przypadku awarii.

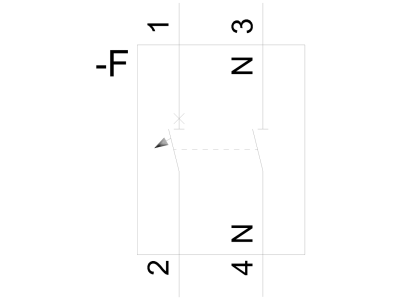

• Wersja 1+N-bieg: Pozwala na wyłączanie zarówno fazy, jak i neutralnego zestyku, co ułatwia utrzymanie bezpieczeństwa podczas prac serwisowych.
• Montaż bez narzędzi: Szybka instalacja dzięki mocowaniu na szynie zbiorczej i zatrzaskom montażowym.
• Złącze szyny zbiorczej z tyłu: Umożliwia prostą i estetyczną instalację w rozdzielnicach, eliminując potrzebę dodatkowych przewodów przyłączeniowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich dotyczących bezpieczeństwa i ochrony przeciwporażeniowej (m.in. PN-EN 60898-1, PN-EN 60947-2). Posiada deklarację zgodności CE i jest przeznaczony do instalacji zgodnych z europejskimi standardami elektrycznymi.

Zastosowanie

Wyłącznik nadprądowy 5SL6025-6 znajduje zastosowanie w instalacjach elektrycznych niskiego napięcia (230V) jako element ochronny w budynkach mieszkalnych, biurowych oraz użytkowych.

• Ochrona obwodów gniazd wtykowych w pokojach mieszkalnych i biurach.
• Zabezpieczenie obwodów oświetleniowych w pomieszczeniach ogólnego użytku.
• Stosowanie w rozdzielnicach mieszkaniowych i przemysłowych jako element układu selektywnej ochrony.
• Wyłączanie obwodów zasilających urządzenia o mocy do 5,75kW (przy 230V).

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia w obwodzie. Wyłącznik mocować na szynie zbiorczej (TH 35mm) zaczepiając zatrzask z tyłu. Przewody fazowe i neutralny podłączać do odpowiednich zacisków zgodnie z oznaczeniem na urządzeniu. Dokręcić zaciski momentem zgodnym z dokumentacją techniczną. Po instalacji przeprowadzić test działania przez ręczne wyłączenie i ponowne załączenie.

FAQ

• Czy wyłącznik B25 nadaje się do zabezpieczenia obwodu oświetleniowego? Tak, prąd znamionowy 25A jest odpowiedni dla typowych obwodów oświetleniowych zasilanych z gniazd 230V.
• Jaka jest różnica między wersją 1-biegunową a 1+N-biegunową? Wersja 1+N-biegunowa posiada dodatkowy zestyk neutralny, co pozwala na całkowite odłączenie obwodu (zarówno fazy, jak i neutralnego) podczas wyłączenia.
• Czy wyłącznik jest odpowiedni do instalacji 400V? Nie, urządzenie jest przeznaczone wyłącznie do instalacji 230V prądu przemiennego.
