Wyłącznik nadprądowy 230/400V 10kA, 1-bieg., C, 125A, głęb.=70mm | 5SP4192-7 Siemens

Alternatywny kod produktu: 5SP41927

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Siemens SENTRON 5SP4192-7 to jednobiegunowe urządzenie zabezpieczające o prądzie znamionowym 125 A i charakterystyce wyzwalania C. Przeznaczony do pracy w instalacjach o napięciu 230/400 V, oferuje zdolność zwarciową 10 kA, co zapewnia pewne odcięcie obwodu w przypadku zwarcia. Dzięki głębokości 70 mm montaż w rozdzielnicy jest wygodny i kompaktowy.

• Prąd znamionowy 125 A: Umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, np. w zasilaniu rozdzielnic głównych lub odbiorników przemysłowych, bez ryzyka przegrzania styków.
• Charakterystyka C: Zapewnia selektywną ochronę w obwodach z urządzeniami o wysokim prądzie rozruchowym, takimi jak silniki, transformatory czy kondensatory – ogranicza niepotrzebne wyłączenia.
• Zdolność zwarciowa 10 kA (230/400 V): Gwarantuje skuteczne wyłączenie prądów zwarciowych o dużej wartości, chroniąc personel i instalację przed skutkami zwarcia.
• Jednobiegunowa konstrukcja (1-biegunowy): Oszczędza miejsce w rozdzielnicy, idealny do zabezpieczania pojedynczych obwodów jednofazowych lub jako element ochrony w układach trójfazowych.

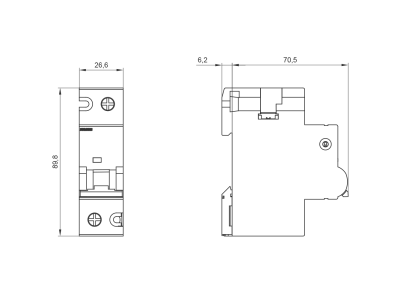

• Głębokość 70 mm i kompatybilność z szyną TH35: Ułatwia szybki montaż w standardowych rozdzielnicach, a oznaczenie Datamatrix na obudowie umożliwia błyskawiczne odczytanie danych produktu.

Zgodność z Normami

Wyłącznik nadprądowy Siemens 5SP4192-7 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi europejskimi normami dotyczącymi aparatury zabezpieczeniowej. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i jakości. Montaż i eksploatacja zgodne z zaleceniami producenta gwarantują niezawodną ochronę instalacji elektrycznej.

Zastosowanie

Wyłącznik nadprądowy Siemens SENTRON znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne zabezpieczenie przed przeciążeniem i zwarciem w obwodach o podwyższonym prądzie znamionowym. Sprawdza się zarówno w budownictwie mieszkaniowym, jak i w obiektach przemysłowych oraz infrastrukturze.

• Ochrona obwodów głównych rozdzielnic elektrycznych w budynkach mieszkalnych i użyteczności publicznej.
• Zabezpieczenie linii zasilających urządzenia przemysłowe o dużym poborze prądu (maszyny, piece, sprężarki).
• Stosowanie w tablicach rozdzielczych instalacji fotowoltaicznych, stacji ładowania pojazdów elektrycznych oraz układów kompensacji mocy biernej.
• Element zabezpieczający w systemach automatyki budynkowej i sterowania oświetleniem, gdzie wymagana jest charakterystyka C.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (35 mm). Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obciążalnością prądową dla 125 A (zalecany przekrój min. 35 mm² Cu w zależności od długości trasy). Moment dokręcania zacisków oraz szczegółowe parametry montażu należy stosować zgodnie z dokumentacją techniczną producenta. Po zamontowaniu sprawdzić poprawność połączeń i działanie wskaźnika położenia styków.

FAQ

• Jaka jest zdolność zwarciowa wyłącznika 5SP4192-7? Zdolność zwarciowa wynosi 10 kA przy napięciu 230/400 V. Zapewnia to skuteczne wyłączenie prądów zwarciowych w standardowych instalacjach budynkowych i przemysłowych.
• Czy wyłącznik nadaje się do ochrony obwodów jednofazowych? Tak, jest to wyłącznik jednobiegunowy, więc idealnie nadaje się do zabezpieczania pojedynczego obwodu jednofazowego (230 V). Może być również stosowany w układach trójfazowych jako element zabezpieczający poszczególne fazy.
• Jaka jest różnica między charakterystyką C a innymi charakterystykami? Charakterystyka C wyzwala przy prądzie od 5 do 10-krotności prądu znamionowego (dla 125 A – wyłączenie następuje przy prądzie 625–1250 A w czasie do kilku sekund). Jest zalecana do obwodów z urządzeniami indukcyjnymi (silniki, transformatory), gdzie występują wysokie prądy rozruchowe, unikając zbędnych wyłączeń. W odróżnieniu od charakterystyki B (2–5×In) stosowanej do odbiorników rezystancyjnych.
