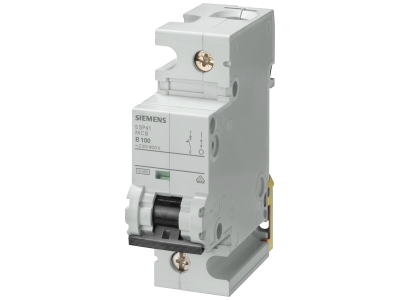

Wyłącznik nadprądowy 230/400V 10kA, 1-bieg., B, 100A, głęb.=70mm | 5SP4191-6 Siemens

Alternatywny kod produktu: 5SP41916

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Siemens 5SP4191-6 to jednobiegunowy wyłącznik nadprądowy o prądzie znamionowym 100A i napięciu 230/400V. Charakterystyka B oraz zdolność zwarciowa 10kA zapewniają skuteczną ochronę przed przeciążeniem i zwarciem. Głębokość 70mm ułatwia montaż w płytkich rozdzielnicach.

• Prąd znamionowy 100A: Umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, zapobiegając przegrzaniu przewodów.
• Zdolność zwarciowa 10kA: Gwarantuje niezawodne wyłączenie prądów zwarciowych do 10kA, chroniąc instalację i personel.
• Charakterystyka B: Idealna do ochrony obwodów oświetleniowych i gniazd wtyczkowych w budynkach mieszkalnych i biurowych, gdzie prądy rozruchowe są niskie.
• Głębokość 70mm: Kompaktowa konstrukcja umożliwia montaż w płytkich rozdzielnicach, oszczędzając miejsce.
• Widoczny wskaźnik położenia i kod DataMatrix: Ułatwia szybką identyfikację stanu łączeniowego oraz odczyt danych urządzenia (np. za pomocą smartfona).

Zgodność z Normami

Wyłącznik nadprądowy Siemens 5SP4191-6 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Spełnia wymogi bezpieczeństwa dla urządzeń ochrony instalacji elektrycznych.

Zastosowanie

Wyłącznik nadprądowy sprawdza się w różnych obiektach – od domów jednorodzinnych po obiekty komercyjne i przemysłowe, tam gdzie wymagana jest ochrona obwodów odbiorczych przed przeciążeniem i zwarciem.

• Ochrona obwodów oświetleniowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie gniazd wtyczkowych w instalacjach 1-fazowych.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako zabezpieczenie odbiorników.
• Współpraca z wyłącznikami różnicowoprądowymi w układach ochrony przeciwporażeniowej.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed przyłączeniem przewodów należy sprawdzić moment dokręcania zacisków zgodnie z dokumentacją producenta. Przekrój przewodów dobrać do prądu znamionowego 100A.

FAQ

• Do jakich obwodów polecany jest wyłącznik z charakterystyką B? Charakterystyka B jest przeznaczona do ochrony obwodów o niskich prądach rozruchowych, np. oświetlenie, gniazda wtyczkowe w budynkach mieszkalnych i biurowych. Nie zaleca się do obwodów silnikowych lub transformatorów (tam lepsza C lub D).

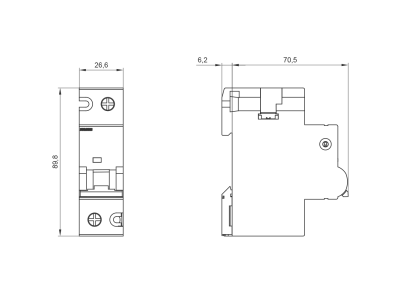

• Jaka jest głębokość wyłącznika? Głębokość urządzenia wynosi 70 mm, co ułatwia montaż w płytkich rozdzielnicach.
• Co oznacza zdolność zwarciowa 10kA? Oznacza maksymalny prąd zwarciowy, który wyłącznik jest w stanie bezpiecznie wyłączyć (10 000 A). Gwarantuje to skuteczną ochronę w przypadku zwarcia w instalacji.
