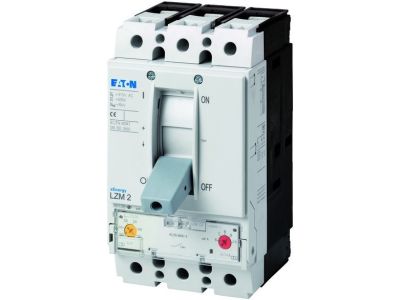

Wyłącznik mocy 3-bieg. 36kA 160A, LZMC2-A160-I | 111938 Eaton

Opis i Kluczowe Cechy

Wyłącznik mocy Eaton z serii LZM, o oznaczeniu LZMC2-A160-I, to zaawansowane urządzenie elektroinstalacyjne zaprojektowane z myślą o rygorystycznych wymaganiach nowoczesnego budownictwa komercyjnego i przemysłowego. Aparat charakteryzuje się znamionowym prądem pracy wynoszącym 160 A, co pozwala na stabilne i bezpieczne zarządzanie dystrybucją energii w obwodach o dużym obciążeniu. Kluczowym parametrem technicznym jest znamionowa graniczna zdolność wyłączania zwarcia wynosząca 36 kA, co zapewnia skuteczną ochronę instalacji przed skutkami gwałtownych awarii elektrycznych. Konstrukcja 3-biegunowa umożliwia pełną integrację z systemami trójfazowymi. Wyjątkową zaletą serii LZM jest jej pełna kompatybilność z osprzętem dedykowanym do uznanej linii NZM, co znacząco ułatwia dobór akcesoriów takich jak styki pomocnicze, wyzwalacze wzrostowe czy napędy obrotowe.

Zgodność z Normami

Urządzenie zostało zaprojektowane i wykonane zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości. Wyłącznik spełnia wymagania normy IEC/EN 60947-2, która definiuje parametry pracy aparatury niskiego napięcia w zakresie ochrony przed przeciążeniami i zwarciami. Dzięki rygorystycznym testom laboratoryjnym, aparat gwarantuje niezawodność w trudnych warunkach eksploatacyjnych, typowych dla rozdzielnic głównych i obiektowych w sektorze budowlanym. Posiadanie odpowiednich certyfikatów potwierdza, że produkt może być stosowany jako kluczowy element zabezpieczający w instalacjach wymagających wysokiego stopnia ochrony.

Zastosowanie

Wyłącznik LZMC2-A160-I znajduje szerokie zastosowanie jako główne zabezpieczenie w rozdzielnicach niskiego napięcia. Dzięki możliwości wykorzystania aparatu jako wyłącznika głównego z opcją wyzwalania awaryjnego, jest on idealnym rozwiązaniem dla systemów bezpieczeństwa w budynkach użyteczności publicznej, halach magazynowych oraz zakładach produkcyjnych. Może służyć do ochrony linii zasilających, odbiorników o dużej mocy oraz jako element odłączający w układach automatyki budynkowej. Kompatybilność z akcesoriami NZM pozwala na zdalne sterowanie i monitorowanie stanu pracy wyłącznika, co jest kluczowe w inteligentnych systemach zarządzania energią (EMS).

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Aparat jest przystosowany do montażu na płycie montażowej wewnątrz szaf rozdzielczych. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków prądowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków. Przekroje przewodów powinny być dobrane zgodnie z prądem znamionowym 160 A oraz warunkami chłodzenia w rozdzielnicy. W przypadku wykorzystania funkcji wyłącznika awaryjnego, należy zintegrować aparat z odpowiednim wyzwalaczem napięciowym (wzrostowym lub podnapięciowym) oraz zewnętrznym przyciskiem bezpieczeństwa. Należy zachować odpowiednie odstępy izolacyjne od metalowych części obudowy, zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy do wyłącznika LZMC2-A160-I pasują styki pomocnicze z serii NZM? Tak, seria LZM jest w pełni kompatybilna z osprzętem dodatkowym serii NZM, co pozwala na stosowanie tych samych styków, wyzwalaczy i napędów.
• Jaka jest maksymalna zdolność zwarciowa tego modelu? Znamionowa zdolność łączeniowa wynosi 36 kA przy napięciu 415V AC.
• Czy urządzenie może pełnić funkcję wyłącznika głównego? Tak, aparat posiada parametry pozwalające na wykorzystanie go jako wyłącznika głównego, w tym funkcję odłączania izolacyjnego oraz możliwość rozbudowy o moduły wyzwalania awaryjnego.
• Dla jakiego sektora dedykowana jest seria LZM? Seria LZM została zoptymalizowana pod kątem potrzeb nowoczesnego budownictwa, łącząc wysoką wydajność z ekonomiczną efektywnością.
