Wyłącznik, ComPacT NSXm, NSXm160B 25kA AC 4P 100A 4.1 | C11B44V100B Schneider Electric

Opis i Kluczowe Cechy

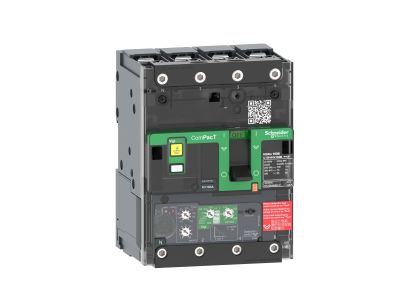

Wyłącznik ComPacT NSXm160B to stacjonarny, 4-biegunowy wyłącznik kompaktowy zaprojektowany do optymalizacji przestrzeni w instalacjach przemysłowych i energetycznych. Charakteryzuje się zdolnością wyłączania 25 kA (Icu) przy napięciu 415 VAC 50/60 Hz oraz prądzie znamionowym 100A. Nowoczesna konstrukcja z technologią złączy Everlink oraz widocznymi zewnętrznie sprężynowymi elementami pomocniczymi zapewnia niezawodność i łatwość montażu.

• Zdolność wyłączania 25 kA: Zapewnia skuteczną ochronę przed zwarciami i przeciążeniami w instalacjach o napięciu do 415 VAC.
• 4-biegunowa konstrukcja: Umożliwia pełne odcięcie zasilania w układach trójfazowych, co jest wymagane w instalacjach przemysłowych i specjalistycznych.
• Technologia złączy Everlink: Gwarantuje trwałe połączenia bez ryzyka poluzowania, nawet przy częstym użytkowaniu.
• Montaż na szynie DIN i płycie: Uniwersalność montażu – dostosowanie do różnych konfiguracji szaf rozdzielczych i tablic.
• Kompaktowe wymiary 108x144x80 mm: Oszczędność miejsca w szafach, bez utraty parametrów technicznych.

Zgodność z Normami

Wyłącznik ComPacT NSXm160B spełnia wymagania norm międzynarodowych IEC 60947 oraz posiada certyfikację CCC i EAC. Został zaprojektowany zgodnie ze specyfikacjami morskimi, co potwierdza jego uniwersalność i wysoką jakość wykonania.

Zastosowanie

Wyłącznik ComPacT NSXm160B znajduje zastosowanie w instalacjach przemysłowych, energetycznych oraz specjalistycznych układach zasilania, gdzie wymagana jest wysoka niezawodność i kompaktowa budowa.

• Ochrona obwodów trójfazowych w zakładach produkcyjnych i halach przemysłowych.
• Zastosowanie w rozdzielnicach niskiego napięcia jako główny lub rezerwowy element zabezpieczający.
• Instalacje morskie i offshore – dzięki zgodności ze specyfikacjami morskimi.
• Układy automatyki i sterowania, gdzie wymagana jest szybka reakcja na przeciążenia i zwarcia.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami dotyczącymi instalacji elektrycznych. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Wyłącznik montować na szynie DIN lub płycie, dbając o odpowiednie mocowanie i ułożenie przewodów. Złącza Everlink wymagają dokładnego dokręcenia, aby zapewnić optymalne połączenie. Po montażu należy przeprowadzić testy funkcjonalne, weryfikując poprawność działania wyłącznika.

FAQ

• Jaka jest maksymalna zdolność wyłączania wyłącznika? Zdolność wyłączania (Icu) wynosi 25 kA przy napięciu 415 VAC 50/60 Hz.
• Czy wyłącznik może być stosowany w instalacjach morskich? Tak, wyłącznik spełnia specyfikacje morskie, co pozwala na jego stosowanie w trudnych warunkach środowiskowych.
• Jakie są wymiary wyłącznika? Wymiary wyłącznika to 108 mm (szer.) x 144 mm (wys.) x 80 mm (gł.), co pozwala na jego montaż w miejscach o ograniczonej przestrzeni.
