Wyłączniki IEC, Frame 160, 160 A, 4-bieg., 55 kA, TM, ATAM, przyłącze zaciskowe | 3VA1116-5EF46-0AA0 Siemens

Alternatywny kod produktu: 3VA11165EF460AA0

Opis i Kluczowe Cechy

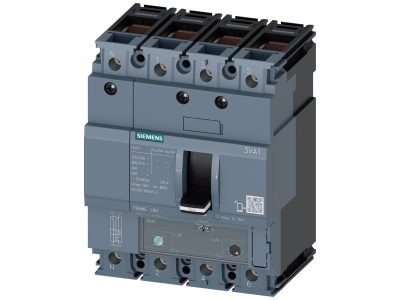

Wyłącznik kompaktowy Siemens 3VA1116-5EF46-0AA0 z serii 3VA1 to urządzenie w obudowie Frame 160 o prądzie znamionowym 160 A i zdolności zwarciowej Icu = 55 kA przy 415 V AC. Czterobiegunowa konstrukcja z wyzwalaczem termomagnetycznym TM oraz przyłączem zaciskowym sprawia, że jest to solidne rozwiązanie do ochrony instalacji przemysłowych i rozruszników.

• Prąd znamionowy In = 160 A: gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Zdolność zwarciowa Icu = 55 kA przy 415 V AC: zapewnia niezawodne wyłączenie w przypadku zwarcia w sieci przemysłowej, chroniąc dalsze elementy instalacji.
• Wyzwalacz termomagnetyczny TM z regulacją: nastawy przeciążeniowe Ir 112…160 A oraz zwarciowe Ii 5…10 × In umożliwiają precyzyjne dopasowanie do charakterystyki chronionego obwodu.

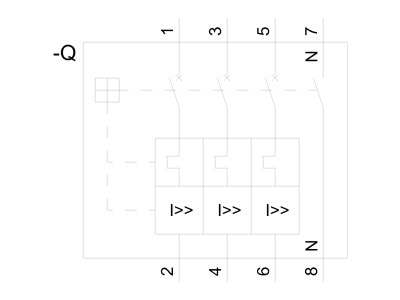

• Czterobiegunowa konstrukcja z przewodem neutralnym bez ochrony: idealna do sieci TN, gdzie neutral nie wymaga zabezpieczenia nadprądowego, upraszcza okablowanie.
• Przyłącze zaciskowe: ułatwia szybki, pewny i powtarzalny montaż przewodów, oszczędzając czas instalatora.

Zgodność z Normami

Wyłącznik kompaktowy Siemens 3VA1116-5EF46-0AA0 spełnia wymagania norm międzynarodowych IEC oraz posiada certyfikat CE. Zaprojektowany zgodnie z zasadami bezpieczeństwa obowiązującymi w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik przeznaczony jest do ochrony obwodów rozdzielczych, rozruszników silników oraz urządzeń odbiorczych w przemyśle i infrastrukturze.

• Ochrona głównych linii zasilających w rozdzielnicach przemysłowych przed przeciążeniem i zwarciem.
• Zabezpieczenie rozruszników silników elektrycznych – model dedykowany do ochrony rozrusznika.
• Stosowany w systemach dystrybucji energii w budynkach użyteczności publicznej oraz obiektach infrastrukturalnych.
• Jako wyłącznik główny lub odgałęźny w instalacjach wymagających selektywności i ciągłości zasilania.

Wskazówki Montażowe

Montaż wyłącznika kompaktowego 3VA1 może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie DIN TH35 lub w technice stałej/wtykowej (zależnie od wersji). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i odczekać do rozładowania elementów pojemnościowych. Przekrój przewodów dobrać do prądu znamionowego 160 A zgodnie z obowiązującymi normami. Momenty dokręcania zacisków stosować zgodnie z dokumentacją producenta.

FAQ

• Czy wyłącznik posiada zabezpieczenie różnicowoprądowe? Nie – model 3VA1116-5EF46-0AA0 wyposażony jest w wyzwalacz termomagnetyczny (TM) bez funkcji różnicowoprądowej.
• Jaki jest stopień ochrony wyłącznika? W danych technicznych nie podano konkretnego stopnia IP. Dla wyłączników kompaktowych montowanych w rozdzielnicach przyjmuje się standardowo IP20 w obudowie; szczegółowe wartości należy sprawdzić w dokumentacji producenta.
• Czy można regulować nastawy wyzwalacza? Tak – wyzwalacz TM240 umożliwia regulację prądu przeciążeniowego Ir w zakresie 112…160 A oraz nastawę zwarciową Ii w zakresie 5…10 × In.
