Wygrodzenie szyn poz. W650 D400 PSet | LVS04976 Schneider Electric

Opis i Kluczowe Cechy

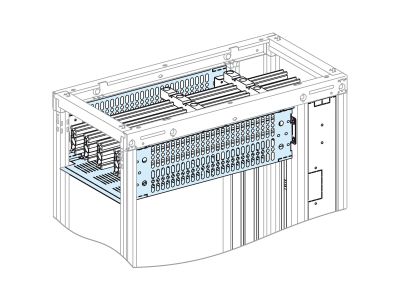

Wygrodzenie szyn W650 D400 PSet to osłona przeznaczona do zabezpieczenia poziomych szyn zbiorczych w dolnej pozycji w rozdzielnicach PrismaSeT. Wykonana z białego, matowego poliestrowego proszku epoksydowego RAL 9003, zapewnia estetyczne i trwałe wykończenie. Szerokość 650 mm i głębokość 400 mm pozwalają na idealne dopasowanie do szyn zbiorczych LGYE 2500A lub BS 3200A, tworząc bezpieczną i uporządkowaną przestrzeń w dolnej części rozdzielnicy.

• Zabezpieczenie szyn zbiorczych: Osłona chroni przed przypadkowym kontaktem z napięciem oraz zanieczyszczeniami mechanicznymi, zwiększając bezpieczeństwo obsługi rozdzielnicy.
• Kompatybilność z szynami LGYE 2500A i BS 3200A: Idealnie dopasowana do standardowych szyn zbiorczych w rozdzielnicach PrismaSeT, eliminując konieczność modyfikacji konstrukcji.
• Wymiary 650x400 mm: Standardowe rozmiary dostosowane do typowych aplikacji w rozdzielnicach niskiego napięcia.
• Wykończenie z proszku epoksydowego RAL 9003: Odporne na korozję, chemikalia i ścieranie, zapewnia długotrwałą estetykę i funkcjonalność.
• Modułowa budowa: Wiele pionowych modułów ułatwia precyzyjne dopasowanie osłony do konkretnych wymagań instalacji.

Zgodność z Normami

Wygrodzenie szyn W650 D400 PSet spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego w instalacjach niskiego napięcia. Produkt posiada deklarację zgodności CE, potwierdzającą jego zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Wygrodzenie szyn W650 D400 PSet przeznaczone jest do stosowania w rozdzielnicach PrismaSeT, gdzie wymagane jest zabezpieczenie poziomych szyn zbiorczych w dolnej pozycji.

• Zabezpieczenie szyn zbiorczych w rozdzielnicach niskiego napięcia.
• Ochrona przed przypadkowym kontaktem z elementami pod napięciem podczas prac konserwacyjnych i modernizacyjnych.
• Zapewnienie porządku i czystości w dolnej części rozdzielnicy poprzez oddzielenie szyn od pozostałej przestrzeni.
• Stosowanie w instalacjach przemysłowych, budynkowych i infrastrukturalnych wymagających wysokiego poziomu bezpieczeństwa.

Wskazówki Montażowe

Montaż osłony powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w chronionej strefie. Osłonę należy zamocować w odpowiedniej pozycji, dopasowując ją do szyn zbiorczych LGYE 2500A lub BS 3200A. Wszystkie elementy złączne należy dokręcić z odpowiednim momentem, aby zapewnić stabilność konstrukcji. Przed uruchomieniem instalacji należy upewnić się, że osłona jest prawidłowo zamocowana i nie powoduje zwarć ani blokad.

FAQ

• Czy wygrodzenie jest kompatybilne z innymi typami szyn zbiorczych? Wygrodzenie W650 D400 PSet zostało zaprojektowane do współpracy z szynami zbiorczymi LGYE 2500A i BS 3200A w rozdzielnicach PrismaSeT. Inne typy szyn mogą wymagać indywidualnej weryfikacji.
• Jakie są zalety stosowania wygrodzenia szyn? Zapewnia ono ochronę przeciwporażeniową, chroni szyny przed uszkodzeniami mechanicznymi i zanieczyszczeniami, ułatwia utrzymanie porządku w rozdzielnicy oraz zwiększa estetykę instalacji.
• Czy osłona wymaga specjalnego narzędzia do montażu? Montaż wygrodzenia nie wymaga specjalistycznego narzędzia – wystarczy standardowy zestaw narzędzi instalatora (śrubokręt, klucz, itp.).
