Wspornik mocujący ścienny, stal miękka CCB02 | CCB02 Hoffman (Eldon)

Opis i Kluczowe Cechy

Wspornik mocujący ścienny CCB02 marki Hoffman (Eldon) to profesjonalne rozwiązanie konstrukcyjne zaprojektowane z myślą o zapewnieniu maksymalnej stabilności wolnostojących szaf sterowniczych i obudów przemysłowych. Wykonany z wysokogatunkowej stali o grubości 3 mm, wspornik charakteryzuje się wyjątkową sztywnością i odpornością na odkształcenia mechaniczne. Proces cynkowania materiału gwarantuje długotrwałą ochronę antykorozyjną, co jest kluczowe w wymagających środowiskach przemysłowych.

• Materiał: Stal ocynkowana o grubości 3 mm zapewniająca wysoką wytrzymałość mechaniczną.
• Kompatybilność: Przeznaczony do obudów kompaktowych oraz systemów szaf łączonych wykonanych ze stali miękkiej.
• Bezpieczeństwo: Skutecznie zapobiega przewróceniu się szaf o dużym obciążeniu w ich górnej części.
• Zestaw: Komplet zawiera 2 sztuki wsporników, co pozwala na pełne zabezpieczenie jednej jednostki obudowy.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z rygorystycznymi standardami przemysłowymi marki Hoffman (Eldon), co zapewnia pełną kompatybilność z dedykowanymi systemami obudów stojących. Zastosowanie stali ocynkowanej o grubości 3 mm wpisuje się w wymogi dotyczące trwałości konstrukcji wsporczych w instalacjach elektroenergetycznych i automatyki przemysłowej. Rozwiązanie to jest rekomendowane do aplikacji wymagających podwyższonego poziomu bezpieczeństwa, w tym w sektorze morskim.

Zastosowanie

Wspornik CCB02 znajduje szerokie zastosowanie wszędzie tam, gdzie stabilność szafy sterowniczej jest krytyczna dla bezpieczeństwa obsługi i ciągłości procesów. Jest niezastąpiony w przypadku szaf z ciężką aparaturą zamontowaną w górnych partiach obudowy. Idealnie sprawdza się w:

• Przemyśle morskim: Zabezpiecza obudowy przed skutkami przechyłów i wibracji na statkach oraz platformach wiertniczych.
• Halach produkcyjnych: Chroni przed przypadkowym przewróceniem szaf w miejscach o dużym natężeniu ruchu maszyn.
• Centrach danych: Stabilizuje wysokie szafy rackowe i rozdzielnice o przesuniętym środku ciężkości.

Wskazówki Montażowe

Montaż wsporników CCB02 powinien być przeprowadzony zgodnie z poniższymi wytycznymi, aby zapewnić deklarowaną nośność i stabilność:

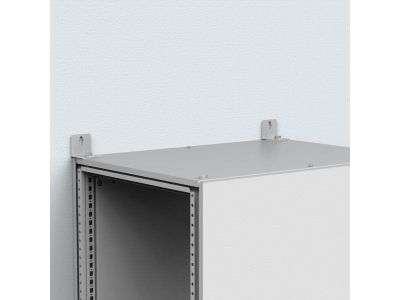

• Punkt montażu: Wsporniki należy zamocować w górnej części obudowy, łącząc ją bezpośrednio z pionową powierzchnią nośną (ścianą).
• Elementy mocujące: Do montażu ściennego należy wykorzystać wkręty o średnicy M12 (brak w zestawie), dostosowane do rodzaju podłoża (beton, cegła, konstrukcja stalowa).
• Pozycjonowanie: Zaleca się symetryczne rozmieszczenie wsporników po obu stronach obudowy, aby równomiernie rozłożyć siły działające na konstrukcję.
• Kontrola: Po dokręceniu śrub należy sprawdzić sztywność połączenia i upewnić się, że między obudową a ścianą nie występują niepożądane luzy.

FAQ

• Czy wsporniki CCB02 pasują do szaf ze stali nierdzewnej? Produkt jest dedykowany do obudów ze stali miękkiej, jednak przy zachowaniu odpowiednich procedur montażowych może być stosowany w środowiskach, gdzie stal ocynkowana nie wywołuje korzyści galwanicznej.
• Czy zestaw zawiera śruby montażowe do ściany? Zestaw zawiera 2 wsporniki. Śruby M12 do kotwienia w ścianie należy dobrać indywidualnie, zależnie od materiału, z którego wykonana jest powierzchnia pionowa.
• Dlaczego grubość 3 mm jest istotna? Grubość 3 mm zapewnia odpowiedni moment bezwładności profilu, co pozwala na przenoszenie znacznych sił zrywających, jakie powstają przy próbie przechylenia ciężkiej szafy.
