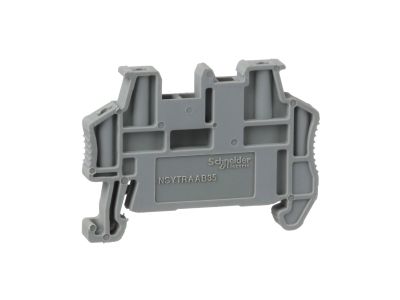

Wspornik końcowyy zatrzaskowy na szyne DIN 35mm | NSYTRAAB35 Schneider Electric

Opis i Kluczowe Cechy

Wspornik końcowy zatrzaskowy Linergy NSYTRAAB35 to niezbędny element wyposażenia montażowego przeznaczony do szyny DIN 35 mm. Dzięki długości 48,5 mm i grubości 5,15 mm zapewnia pewne blokowanie listew zaciskowych w rozdzielnicach, co przekłada się na stabilność i oszczędność miejsca w szafie sterowniczej. Produkt kompatybilny z listwami zaciskowymi z serii TRH, TRP, TRR i TRV.

• Długość 48,5 mm / grubość 5,15 mm: Optymalne wymiary do trwałego mocowania listew zaciskowych bez nadmiernego zajmowania przestrzeni na szynie DIN.
• Zatrzaskowy montaż na szynę DIN 35 mm: Szybki i pewny sposób instalacji – wspornik zatrzaskuje się na szynie, eliminując ryzyko przypadkowego przesunięcia.
• Kompatybilność z listwami TRH, TRP, TRR, TRV: Uniwersalność zastosowania w różnych systemach zaciskowych (IDC, wciskane, sprężynowe, śrubowe) w ramach rodziny Linergy.
• Wytrzymała konstrukcja: Solidne wykonanie gwarantuje długotrwałą stabilność blokady nawet w warunkach wibracji i obciążeń mechanicznych.
• Lekka i kompaktowa budowa: Nie obciąża szyny DIN, ułatwia prowadzenie kabli i zachowanie porządku w rozdzielnicy.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi europejskimi normami bezpieczeństwa oraz standardami montażu na szynie DIN. Posiada certyfikat CE, co potwierdza jego zgodność z wymogami rynku Unii Europejskiej.

Zastosowanie

Wspornik końcowy Linergy NSYTRAAB35 stosowany jest jako mechaniczna blokada zabezpieczająca listwy zaciskowe przed wysunięciem z szyny DIN. Sprawdza się w następujących scenariuszach:

• Blokowanie listew zaciskowych w rozdzielnicach przemysłowych i komercyjnych.
• Stabilizacja zestawów listew w szafach sterowniczych i automatyce budynkowej.
• Jako element wyposażenia montażowego podczas rozbudowy lub modernizacji istniejących instalacji.
• Uniwersalne zastosowanie z listwami serii TR (IDC, wciskane, sprężynowe, śrubowe) w systemie Linergy.

Wskazówki Montażowe

Montaż wspornika końcowego może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w całej rozdzielnicy. Wspornik montuje się na szynie DIN 35 mm (TH35) poprzez zatrzaśnięcie – nie wymaga narzędzi. Należy upewnić się, że wspornik dokładnie przylega do listwy zaciskowej i blokuje ją na szynie. Przekrój przewodów oraz parametry obwodu dobierać zgodnie z dokumentacją techniczną instalacji.

FAQ

• Czy wspornik pasuje do wszystkich listew zaciskowych na szynę DIN? Wspornik został zaprojektowany z myślą o listwach zaciskowych z rodzin TRH, TRP, TRR i TRV. Dla innych typów listew zalecamy sprawdzenie wymiarów i mechanizmu blokady.
• Jaki jest stopień ochrony (IP) wspornika? Jako akcesorium montażowe wspornik nie posiada własnego stopnia ochrony IP. Przeznaczony jest do montażu wewnątrz rozdzielnic o szczelności IP20 lub wyższej zgodnie z projektem instalacji.
• Czy wspornik można stosować wielokrotnie? Tak, konstrukcja zatrzaskowa pozwala na wielokrotne zakładanie i zdejmowanie bez utraty właściwości mechanicznych, pod warunkiem braku uszkodzeń mechanicznych.
