Wskaźnik świetlny czerwony 48-120V LED standardowy Faston Harmony XB6 | ZB6EG4B Schneider Electric

Opis i Kluczowe Cechy

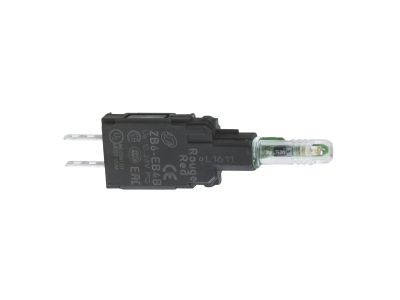

Wskaźnik świetlny LED w kolorze czerwonym z serii Harmony XB6 firmy Schneider Electric, numer katalogowy ZB6EG4B, przeznaczony do napięcia zasilania 48‑120 V AC/DC. Dzięki zastosowaniu diody LED zapewnia niski pobór energii i długą żywotność, a złącza Faston umożliwiają szybki i pewny montaż bez konieczności użycia narzędzi. Kompaktowa konstrukcja ułatwia instalację w rozdzielnicach i szafach sterowniczych.

• Napięcie zasilania 48–120 V AC/DC: uniwersalny zakres pracy – jeden model sprawdza się zarówno w obwodach prądu przemiennego, jak i stałego, co upraszcza dobór i magazynowanie.
• Podświetlenie LED (kolor czerwony): wyrazista sygnalizacja wizualna o niskim poborze mocy oraz bardzo długiej trwałości – brak konieczności wymiany źródła światła przez cały okres eksploatacji.
• Złącza Faston (szybkozłączki): montaż bez skręcania przewodów – skrócenie czasu instalacji i eliminacja ryzyka poluzowania połączeń w warunkach wibracji.
• Seria Harmony XB6: modułowy system aparatury sterowniczej i sygnalizacyjnej, zapewniający spójny wygląd oraz łatwą integrację z innymi elementami linii.
• Standardowy korpus: kompaktowe wymiary ułatwiające montaż na szynie TH35 lub w płycie czołowej rozdzielnicy, zgodne z ogólnobranżowymi standardami DIN.

Zgodność z Normami

Produkt zaprojektowany zgodnie z europejskimi normami bezpieczeństwa dla aparatury sterowniczej i sygnalizacyjnej. Posiada oznaczenie CE oraz certyfikat zgodności z wymaganiami dyrektyw niskonapięciowej i kompatybilności elektromagnetycznej. Producent deklaruje zgodność z międzynarodowymi standardami obowiązującymi w serii Harmony XB6.

Zastosowanie

Wskaźnik świetlny ZB6EG4B stosowany jest wszędzie tam, gdzie potrzebna jest niezawodna wizualna informacja o stanie pracy urządzenia lub obwodu. Dzięki uniwersalnemu napięciu sprawdza się w instalacjach AC i DC.

• Sygnalizacja załączenia napięcia w rozdzielnicach głównych i podrozdzielnicach.
• Wskazanie trybu pracy maszyn (np. praca/awaria) w szafach sterowniczych.
• Informowanie o zamknięciu obwodu sterowniczego w systemach automatyki budynkowej (ogrzewanie, wentylacja, oświetlenie).
• Stan alarmowy lub ostrzegawczy w panelach operatorskich i tablicach synoptycznych.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV lub wyższe) po bezwzględnym odłączeniu napięcia zasilającego. Wskaźnik przeznaczony jest do mocowania na szynie TH35 (DIN) lub w otworze panelu z użyciem standardowego pierścienia montażowego. Do podłączenia przewodów zaleca się stosowanie izolowanych końcówek konektorowych dostosowanych do złączy Faston 2,8×0,5 mm. Przekrój przewodów dobrać zgodnie z obciążeniem (maksymalny prąd sygnalizacji to kilkadziesiąt mA – typowe przewody 0,5–1,5 mm²). Moment dokręcania elementów mocujących oraz zacisków – zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy wskaźnik ma wbudowane podświetlenie LED? Tak, jest to wskaźnik z diodą LED w kolorze czerwonym. Dioda jest zintegrowana na stałe i nie wymaga wymiany przez cały okres eksploatacji.
• Jaki stopień ochrony ma ten wskaźnik? Producent nie podaje w danych technicznych konkretnej wartości IP. Standardowo dla aparatury modułowej w rozdzielnicach przyjmuje się IP20. Po zamontowaniu w obudowie o wyższym stopniu ochrony (np. IP54) wskaźnik zachowuje szczelność frontu – szczegółowe informacje znajdują się w karcie katalogowej Harmony XB6.
• Czy wskaźnik działa zarówno na prąd stały, jak i zmienny? Tak, zakres napięcia 48–120 V obejmuje zarówno AC jak i DC. Należy upewnić się, że napięcie w instalacji mieści się w tych granicach – przekroczenie może uszkodzić diodę.
