Wkładka bezpiecznikowa (topikowa) NHS1/110 224A gR 690V ultraszybka / Zaciski śrubowe S | 004723118 Eti

Alternatywny kod produktu: S1UQ2/110/224A/690V

Opis i Kluczowe Cechy

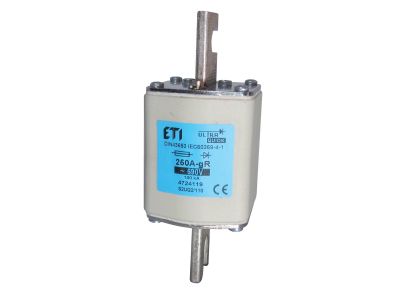

Wkładka bezpiecznikowa (topikowa) oznaczona symbolem 004723118, typ NHS1/110, o prądzie znamionowym 224 A, napięciu 690 V i charakterystyce gR (ultraszybka). Wyposażona w zaciski śrubowe S, przeznaczona do ochrony wrażliwych odbiorników, takich jak półprzewodniki, przed zwarciami i przeciążeniami. Dzięki ultraszybkiemu działaniu ogranicza prąd zwarciowy w czasie rzędu milisekund, minimalizując ryzyko uszkodzenia kosztownych elementów instalacji.

• Prąd znamionowy 224 A: Zapewnia skuteczną ochronę obwodów o dużym obciążeniu, zachowując wysoką selektywność w systemach rozdzielczych.
• Napięcie znamionowe 690 V AC: Odpowiednia dla sieci przemysłowych i instalacji o podwyższonym napięciu, gwarantuje bezpieczną izolację i wytrzymałość dielektryczną.
• Charakterystyka gR (ultraszybka): Reaguje w ułamku sekundy na wysokie prądy zwarciowe, chroniąc wrażliwe elementy półprzewodnikowe (diody, tyrystory, IGBT) przed przepaleniem.
• Zaciski śrubowe S: Umożliwiają pewne i trwałe połączenie przewodów bez konieczności stosowania dodatkowych adapterów, co przyspiesza montaż w rozdzielnicach.
• Wymiary zgodne z systemem NHS1/110: Kompatybilna z podstawami bezpiecznikowymi serii NHS, co ułatwia wymianę i modernizację istniejących rozwiązań.

Zgodność z Normami

Wkładka bezpiecznikowa została zaprojektowana i wyprodukowana zgodnie z obowiązującymi normami europejskimi oraz posiada oznakowanie CE. Przeznaczona do stosowania w instalacjach niskiego napięcia, gdzie wymagana jest wysoka skuteczność ograniczania prądu zwarciowego.

Zastosowanie

Dzięki ultraszybkiej charakterystyce gR wkładka znajduje zastosowanie wszędzie tam, gdzie wymagana jest ochrona elementów energoelektronicznych przed skutkami zwarć. Polecana szczególnie do:

• Ochrony półprzewodników w zasilaczach impulsowych, prostownikach i falownikach.
• Zabezpieczania obwodów prądu stałego w przemysłowych układach sterowania.
• Stosowania w rozdzielnicach głównych i podrozdzielniach obiektów przemysłowych.
• Jako wkładka zapasowa w systemach ochrony silników i przekształtników.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód nie jest obciążony. Wkładkę należy umieścić w dedykowanej podstawie NHS1/110, dokręcając zaciski śrubowe momentem zgodnym z dokumentacją producenta (typowy zakres 2–4 Nm). Przekrój przewodów należy dobrać do prądu znamionowego 224 A oraz warunków środowiskowych. Po zamontowaniu sprawdzić poprawność połączeń i brak luzów.

FAQ

• Czym różni się wkładka gR od zwykłej wkładki gG? Charakterystyka gR (ultraszybka) zapewnia znacznie krótszy czas zadziałania przy wysokich prądach zwarciowych – poniżej 10 ms. Stosowana jest głównie do ochrony półprzewodników, które są wrażliwe na przepięcia termiczne. Wkładki gG (zwłoczne) przeznaczone są do ochrony kabli i odbiorników o charakterze rezystancyjnym.
• Czy można stosować tę wkładkę w obwodach prądu stałego? Wkładka została przystosowana do napięcia 690 V AC, ale jej charakterystyka gR pozwala na pracę także w obwodach DC – jednak ze względu na brak deklaracji producenta zalecamy sprawdzenie parametrów napięcia stałego w karcie katalogowej przed zastosowaniem.
• Jakie są zalecane przekroje przewodów dla zacisków śrubowych S? Dla prądu 224 A typowy przekrój mieści się w zakresie 50–95 mm² (Cu). Ostateczny dobór należy wykonać zgodnie z normą PN-HD 60364 oraz warunkami ułożenia.
