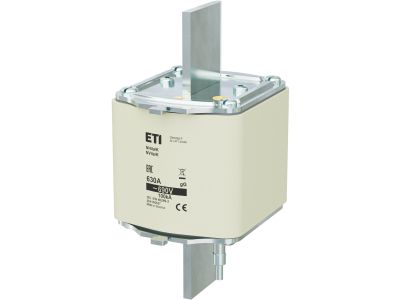

Wkładka bezpiecznikowa (topikowa) NH4a/K 630A gG 690V zwłoczna / Z wybijakiem | 004116187 Eti

Alternatywny kod produktu: NH4a/K gG 630A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) typu NH4a/K o prądzie znamionowym 630 A i napięciu znamionowym 690 V AC, o charakterystyce gG (zwłocznej). Wyposażona w wybijak sygnalizujący zadziałanie, co ułatwia lokalizację przepalonej wkładki w rozdzielnicy. Przeznaczona do zabezpieczania obwodów przed przeciążeniami i zwarciami w instalacjach przemysłowych.

• Prąd znamionowy 630 A: zapewnia bezpieczną pracę w obwodach o dużym obciążeniu, minimalizując ryzyko niekontrolowanego wyłączenia.
• Napięcie znamionowe 690 V: umożliwia stosowanie w sieciach przemysłowych o podwyższonym napięciu, zgodnie z wymaganiami aplikacji.
• Charakterystyka gG (zwłoczna): gwarantuje selektywność ochrony – wkładka przepala się dopiero po przekroczeniu prądu znamionowego o określony czas, co chroni przed zbędnymi wyłączeniami przy udarach prądowych.
• Wybijak: mechanicznie sygnalizuje zadziałanie bezpiecznika, co przyspiesza diagnostykę i wymianę w rozdzielnicach.
• Kompaktowa konstrukcja NH4a/K: dedykowana do podstaw bezpiecznikowych NH, zapewnia niezawodne połączenie i łatwą wymianę.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Zaprojektowany zgodnie z obowiązującymi standardami dla wkładek bezpiecznikowych NH, stosowanymi w instalacjach przemysłowych.

Zastosowanie

Wkładka bezpiecznikowa NH4a/K 630A gG znajduje zastosowanie przede wszystkim w obwodach wymagających niezawodnej ochrony przeciążeniowej i zwarciowej:

• Ochrona linii zasilających w rozdzielnicach głównych i podrozdzielniach przemysłowych.
• Zabezpieczenie szyn zbiorczych i odbiorów o dużym poborze prądu, np. silników, transformatorów.
• Stosowanie w sieciach o napięciu do 690 V AC, np. w instalacjach oświetleniowych, grzewczych lub maszynach produkcyjnych.
• Zapewnienie selektywności w układach wielostopniowych – charakterystyka gG umożliwia koordynację z bezpiecznikami niższych stopni.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w obwodzie. Wkładkę należy osadzić w odpowiedniej podstawie bezpiecznikowej NH, zgodnej z wymaganym typem (NH4a/K). Dokręcenie połączeń śrubowych wykonać z momentem zgodnym z dokumentacją techniczną podstawy. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 630 A oraz warunków zwarciowych instalacji.

FAQ

• Co oznacza symbol NH4a/K? Jest to oznaczenie typu wkładki bezpiecznikowej NH o rozmiarze 4a (NH4a) z wybijakiem (K – od niem. Kurzschlussmelder). Wkładka pasuje do dedykowanych podstaw NH4a.
• Jaka jest różnica między charakterystyką gG a gL? gG to charakterystyka zwłoczna ogólnego przeznaczenia stosowana do zabezpieczania przeciążeniowego i zwarciowego obwodów prądu przemiennego. gL to wersja wolniejsza, używana głównie w obwodach silnikowych. Wkładka 004116187 posiada charakterystykę gG.
• Czy wybijak działa automatycznie po przepaleniu wkładki? Tak, wybijak mechaniczny wysuwa się pod wpływem zadziałania materiału topikowego, dając wyraźny sygnał wzrokowy i dotykowy. Ułatwia to szybką lokalizację uszkodzonej wkładki bez konieczności pomiarów.
