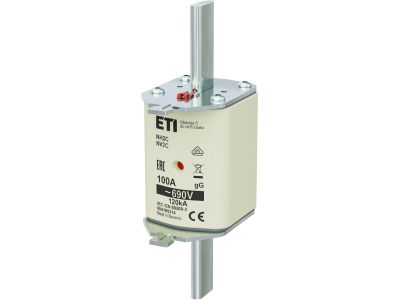

Wkładka bezpiecznikowa (topikowa) NH2C 100A gG 690V zwłoczna | 004185314 Eti

Alternatywny kod produktu: NH2C gG 100A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH2C o prądzie znamionowym 100A i napięciu 690V AC, zwłoczna, o charakterystyce gG. Symbol 004185314. Bezpiecznik przeznaczony do ochrony przewodów i urządzeń przed przeciążeniem i zwarciem. Zwłoczna charakterystyka pozwala na przepływ prądów rozruchowych bez wyzwalania, co zwiększa niezawodność instalacji.

• Prąd znamionowy 100A: odpowiedni do zabezpieczania obwodów o znacznym obciążeniu, zapewniając skuteczną ochronę przed przeciążeniem.
• Napięcie znamionowe 690V AC: umożliwia stosowanie w instalacjach przemysłowych o podwyższonym napięciu.
• Charakterystyka gG (zwłoczna): gwarantuje selektywność i odporność na krótkotrwałe prądy rozruchowe, co jest kluczowe przy silnikach i transformatorach.
• Wielkość NH2C: uniwersalna obudowa pasująca do standardowych podstaw NH, ułatwia szybką wymianę.
• Budowa topikowa: niezawodne przerywanie obwodu w warunkach zwarciowych, bezpieczne dla operatora i sprzętu.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących bezpieczników topikowych niskiego napięcia. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami. Montaż i eksploatacja zgodnie z dokumentacją producenta.

Zastosowanie

Wkładka bezpiecznikowa NH2C gG 100A/690V znajduje zastosowanie w rozdzielnicach przemysłowych i komercyjnych, gdzie wymagana jest ochrona kabli i urządzeń przed przeciążeniem i zwarciem.

• Ochrona obwodów silnikowych – charakterystyka zwłoczna przepuszcza prądy rozruchowe.
• Zabezpieczenie rozdzielnic głównych i podrozdzielnic w instalacjach 400V/690V.
• Ochrona transformatorów, kondensatorów i innych odbiorników o charakterze indukcyjnym lub pojemnościowym.
• Stosowana w systemach selektywnych, gdzie wymagana jest koordynacja z wyłącznikami nadprądowymi.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może przeprowadzać wyłącznie wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w obwodzie. Wkładkę należy wkładać do odpowiedniej podstawy NH2C, upewniając się o prawidłowym kontakcie. Nie przekraczać prądu znamionowego. Regularnie sprawdzać stan wkładki – przepalony bezpiecznik wymienić na nowy o tych samych parametrach.

FAQ

• Co oznacza charakterystyka gG w tym bezpieczniku? gG to ogólna charakterystyka zwłoczna (z ang. general purpose – full range). Oznacza, że wkładka jest odporna na krótkotrwałe przeciążenia, np. prądy rozruchowe silników, a jednocześnie skutecznie zabezpiecza przed zwarciem.
• Czy wkładkę można stosować w instalacjach 230V? Tak, napięcie znamionowe 690V AC jest wyższe, więc bezpiecznik może pracować w instalacjach o niższym napięciu, np. 230V. Należy jednak dobrać odpowiednią podstawę i zachować prąd znamionowy.
• Jaki jest stopień ochrony samej wkładki? Stopień ochrony zależy od zastosowanej podstawy i obudowy rozdzielnicy. Sama wkładka nie ma określonego IP – dla bezpieczeństwa montaż w suchych pomieszczeniach lub w obudowie z odpowiednim IP.
