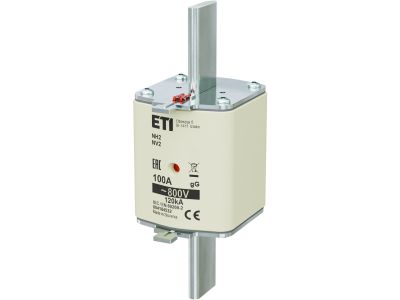

Wkładka bezpiecznikowa (topikowa) NH2 100A gG 800V Fotowoltaika - PV | 004184532 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH2 100A gG 800V Fotowoltaika to element zabezpieczający instalacje fotowoltaiczne przed przeciążeniami i zwarciami. Przeznaczona do montażu w rozłącznikach bezpiecznikowych NH2, charakteryzuje się wysoką zdolnością wyłączania do 800V DC, co czyni ją idealnym rozwiązaniem dla systemów PV. Zwłoczny charakter działania (typ gG) zapewnia selektywność zabezpieczeń, chroniąc wrażliwe elementy falowników i modułów fotowoltaicznych.

• Prąd znamionowy 100A: Zapewnia ochronę obwodów o wysokim obciążeniu prądowym typowym dla instalacji fotowoltaicznych.
• Napięcie znamionowe 800V DC: Wysoka zdolność wyłączania pozwala na bezpieczne stosowanie w systemach fotowoltaicznych o napięciu 600V i 800V DC.
• Typ gG (zwłoczny): Charakterystyka zwłoczna chroni urządzenia przed chwilowymi przeciążeniami, a jednocześnie reaguje na zwarcia, zapobiegając uszkodzeniom.
• Zgodność z instalacjami PV: Przeznaczona do pracy w środowisku DC, gdzie wymagane są specjalistyczne zabezpieczenia zgodne z normami fotowoltaicznymi.
• Montaż w rozłącznikach NH2: Standardowy rozmiar NH2 gwarantuje kompatybilność z powszechnie stosowanymi rozłącznikami bezpiecznikowymi.

Zgodność z Normami

Wkładka bezpiecznikowa NH2 100A gG 800V spełnia wymagania normy PN-EN 60269-6 dotyczącej bezpieczników do zastosowań fotowoltaicznych. Produkt posiada deklarację zgodności CE i jest zgodny z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa instalacji elektrycznych.

Zastosowanie

Wkładka bezpiecznikowa NH2 100A gG 800V jest dedykowana do zabezpieczania obwodów prądu stałego w instalacjach fotowoltaicznych oraz innych aplikacjach wymagających wysokiego napięcia DC.

• Ochrona falowników fotowoltaicznych przed przeciążeniami i zwarciami.
• Zabezpieczenie stringów modułów PV – chroni przewody i złącza przed uszkodzeniami spowodowanymi zwarciami.
• Stosowanie w rozłącznikach DC w instalacjach fotowoltaicznych o napięciu do 800V.
• Ochrona akumulatorów i magazynów energii w systemach hybrydowych.

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa pracy przy instalacjach pod napięciem. Przed przystąpieniem do prac należy odłączyć napięcie w obwodzie DC. Wkładkę należy umieścić w odpowiednim rozłączniku NH2, upewniając się, że jest prawidłowo osadzona i zablokowana. Po montażu należy sprawdzić, czy wszystkie połączenia są pewne i nie ma luzów. W trakcie eksploatacji należy regularnie kontrolować stan wkładki oraz stopień obciążenia obwodu.

FAQ

• Czy wkładka NH2 100A gG 800V jest kompatybilna z instalacjami AC? Nie – wkładka jest przeznaczona wyłącznie do stosowania w obwodach prądu stałego (DC), typowych dla instalacji fotowoltaicznych.
• Jakie jest maksymalne napięcie robocze wkładki? Wkładka jest przystosowana do napięcia znamionowego 800V DC, co pozwala na stosowanie w systemach fotowoltaicznych o napięciu 600V i 800V.
• Czy wkładka jest wymienna i jak często należy ją wymieniać? Wkładka jest elementem jednorazowego użytku. Wymiana jest konieczna w przypadku jej zadziałania (przepalenia) lub podejrzenia uszkodzenia mechanicznego. Częstotliwość wymiany zależy od warunków eksploatacji i stanu instalacji.
