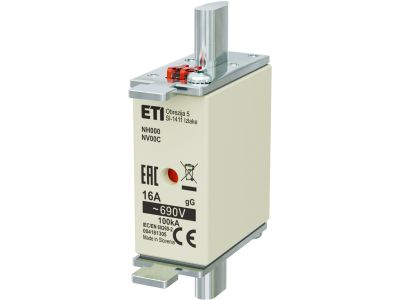

Wkładka bezpiecznikowa (topikowa) NH000 16A gG 690V zwłoczna | 004181305 Eti

Alternatywny kod produktu: NH000 gG 16A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH000 16A gG 690V zwłoczna (symbol 004181305) to element zabezpieczający przeznaczony do ochrony przewodów i urządzeń ogólnego przeznaczenia przed skutkami przeciążeń i zwarć. Dzięki charakterystyce gG (zwłoczna) wytrzymuje krótkotrwałe prądy rozruchowe, co ogranicza niepotrzebne wyłączenia w obwodach z odbiornikami o podwyższonym prądzie startowym. Napięcie znamionowe 690 V AC umożliwia pracę w sieciach przemysłowych, a rozmiar NH000 zapewnia kompatybilność ze standardowymi podstawami bezpiecznikowymi.

• Prąd znamionowy 16 A: Precyzyjne zabezpieczenie obwodów o znamionowym prądzie obciążenia do 16 A, bez ryzyka zbędnych zadziałań w normalnych warunkach pracy.
• Charakterystyka gG (zwłoczna): Odpowiednia do ochrony przewodów i urządzeń ogólnego przeznaczenia; toleruje chwilowe przeciążenia, np. przy rozruchu silników małej mocy lub w obwodach oświetleniowych.
• Napięcie znamionowe 690 V AC: Gwarantuje bezpieczne odłączanie w instalacjach przemysłowych o podwyższonym napięciu, zgodnie z wymaganiami sieci trójfazowych 400/690 V.
• Rozmiar NH000: Uniwersalna wkładka pasująca do podstaw bezpiecznikowych NH000, powszechnie stosowanych w rozdzielnicach głównych i podrozdzielniach.
• Budowa topikowa: Pełne bezpieczeństwo – w przypadku przepływu prądu zwarciowego wkładka pewnie przerywa obwód, eliminując ryzyko pożaru i uszkodzenia urządzeń.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Został zaprojektowany zgodnie z ogólnymi standardami dla wkładek bezpiecznikowych niskiego napięcia, co potwierdza jego niezawodność w instalacjach elektrycznych. (Szczegółowe numery norm dostępne są w dokumentacji technicznej producenta).

Zastosowanie

Wkładka bezpiecznikowa NH000 16A gG znajduje zastosowanie w rozdzielnicach przemysłowych i komercyjnych, gdzie wymagana jest niezawodna ochrona przewodów przed przeciążeniem i zwarciem. Sprawdza się w obwodach o umiarkowanym prądzie rozruchowym.

• Zabezpieczenie obwodów oświetleniowych (w tym LED i świetlówek) w budynkach użyteczności publicznej i halach produkcyjnych.
• Ochrona linii zasilających gniazda wtykowe i odbiorniki ogólnego przeznaczenia w instalacjach trójfazowych 400/690 V.
• Zastosowanie w podrozdzielniach jako zabezpieczenie przedlicznikowe lub odbiorcze w systemach dystrybucji energii.
• Stosowanie w rozdzielnicach maszyn i urządzeń, gdzie wymagana jest charakterystyka zwłoczna (gG) do koordynacji z wyłącznikami nadprądowymi.

Wskazówki Montażowe

Wymianę lub montaż wkładki bezpiecznikowej może wykonywać wyłącznie personel z odpowiednimi uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony zasilania. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej NH000, zgodnie z zaleceniami producenta podstawy. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną – nieprzestrzeganie tych wytycznych może prowadzić do przegrzania i uszkodzenia izolacji. Po zamontowaniu sprawdź pewność osadzenia wkładki w uchwycie.

FAQ

• Czy wkładka 16A gG nadaje się do ochrony silników? Charakterystyka gG jest przeznaczona do ochrony przewodów i urządzeń ogólnego przeznaczenia. Do bezpośredniej ochrony silników zaleca się wkładki o charakterystyce gM lub aM, które lepiej tolerują prądy rozruchowe. W przypadku silników o niskim prądzie rozruchowym wkładka gG może być stosowana wyłącznie po weryfikacji przez projektanta instalacji.
• Jakie jest maksymalne napięcie pracy tej wkładki? Napięcie znamionowe wynosi 690 V AC. Producent nie podaje parametrów dla prądu stałego (DC), dlatego zalecamy stosowanie wyłącznie w obwodach prądu przemiennego.
• Jaka jest różnica między wkładką zwłoczną (gG) a szybką (gL/gG)? Wkładka zwłoczna gG wytrzymuje krótkotrwałe przeciążenia (np. przy rozruchu), co minimalizuje ryzyko zbędnych zadziałań. Szybka wkładka (np. gL – dawniej) ma ostrzejszą charakterystykę i nie jest zalecana do obwodów z odbiornikami inercyjnymi. Obie pełnią funkcję ochrony przewodów, ale gG jest bardziej uniwersalna.
