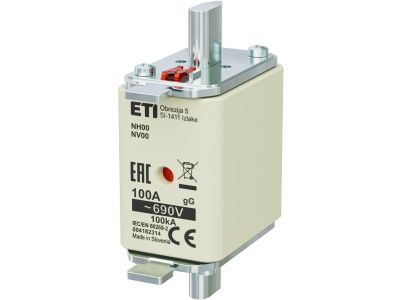

Wkładka bezpiecznikowa (topikowa) NH00 100A gG 690V zwłoczna | 004182314 Eti

Alternatywny kod produktu: NH00 gG 100A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) w rozmiarze NH00 o prądzie znamionowym 100 A i napięciu 690 V AC, z charakterystyką gG (zwłoczną), oznaczona symbolem 004182314. Przeznaczona do uniwersalnej ochrony przewodów i urządzeń w instalacjach przemysłowych i energetycznych. Zwłoczna charakterystyka umożliwia pracę z krótkotrwałymi przeciążeniami rozruchowymi, np. silników, bez wyłączania obwodu.

• Prąd znamionowy 100 A: pozwala na zabezpieczenie obwodów o znacznym obciążeniu, zapewniając ciągłość zasilania w warunkach normalnej pracy.
• Napięcie znamionowe 690 V AC: wysoka izolacja umożliwia stosowanie w sieciach przemysłowych o podwyższonym napięciu, zwiększając bezpieczeństwo instalacji.
• Charakterystyka gG (zwłoczna): opóźnione zadziałanie chroni przed niepożądanymi wyłączeniami podczas rozruchu urządzeń z dużym prądem rozruchowym, np. silników, transformatorów.
• Rozmiar NH00: kompaktowa obudowa pasująca do standardowych podstaw bezpiecznikowych NH00, ułatwiająca montaż i wymianę w rozdzielnicach.
• Wysoka zdolność wyłączania: konstrukcja dostosowana do bezpiecznego przerywania zwarć o dużych prądach, chroniąca dalsze elementy instalacji.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikację CE. Zaprojektowany zgodnie z zasadami bezpieczeństwa obowiązującymi w branży elektrycznej.

Zastosowanie

Wkładka bezpiecznikowa NH00 gG 100A/690V znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona przed przeciążeniem i zwarciem przy jednoczesnej odporności na krótkotrwałe przeciążenia rozruchowe.

• Zabezpieczenie kabli i przewodów w rozdzielnicach głównych i podrozdzielniach przemysłowych.
• Ochrona obwodów silników elektrycznych, sprężarek, pomp i wentylatorów – charakterystyka zwłoczna zapobiega wyłączeniom przy rozruchu.
• Zabezpieczenie transformatorów i układów zasilania urządzeń o charakterze indukcyjnym.
• Stosowanie w instalacjach energetycznych o napięciu do 690 V AC, np. w halach produkcyjnych, magazynach czy budynkach użyteczności publicznej.

Wskazówki Montażowe

Montaż i wymiana wkładek bezpiecznikowych może być wykonywana wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej NH00, zgodnie z dokumentacją techniczną producenta. Przed montażem sprawdzić przekrój przewodów – musi być dobrany do prądu znamionowego zabezpieczenia. Nie przekraczać parametrów znamionowych wkładki. Po wymianie sprawdzić prawidłowość osadzenia i brak uszkodzeń mechanicznych.

FAQ

• Czy wkładka bezpiecznikowa NH00 100A gG jest zwłoczna? Tak, charakterystyka gG oznacza zwłoczne działanie – bezpiecznik wytrzymuje krótkotrwałe przeciążenia (np. prąd rozruchowy silnika) bez wyłączania obwodu, co odróżnia go od szybkich wkładek gL/gG.
• Do jakiego napięcia można stosować tę wkładkę? Napięcie znamionowe wynosi 690 V AC. Wkładka przeznaczona jest do sieci prądu przemiennego – brak danych producenta o zastosowaniu w obwodach prądu stałego.
• Jakie są wymiary fizyczne wkładki NH00? Standardowy rozmiar NH00 – wkładka pasuje do podstaw bezpiecznikowych przystosowanych do tego formatu. Dokładne wymiary określa norma DIN 43620 (dla NH). W razie wątpliwości prosimy o kontakt z naszym działem technicznym.
