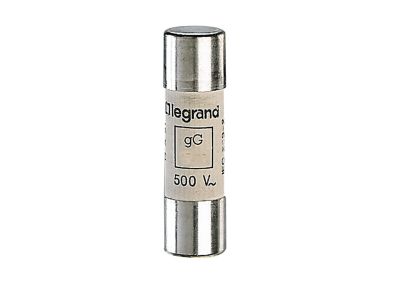

Wkładka bezpiecznikowa przemysłowa cylindryczna 14x51 gG 32A | 014332 Legrand

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa przemysłowa cylindryczna 14x51 gG 32A (symbol 014332) to element ochrony przewodów i kabli przed skutkami przeciążeń i zwarć. Charakterystyka gG zapewnia uniwersalną koordynację w obwodach. Wymiary 14×51 mm umożliwiają montaż w standardowych podstawach bezpiecznikowych.

• Prąd znamionowy 32 A: Zabezpiecza obwody o obciążeniu do 32 A przed przeciążeniem i zwarciem, chroniąc przewody przed przegrzaniem.
• Charakterystyka gG: Bezpiecznik ogólnego przeznaczenia – stosowany do ochrony przewodów i kabli w instalacjach przemysłowych i komercyjnych.
• Wymiary 14×51 mm: Kompatybilny z większością podstaw bezpiecznikowych tego standardu, co ułatwia wymianę i dobór.
• Wykonanie przemysłowe: Przeznaczony do pracy w rozdzielnicach i szafach sterowniczych w warunkach przemysłowych.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania norm europejskich oraz posiada certyfikat CE. Wyprodukowana zgodnie z przyjętymi standardami DIN dla wkładek cylindrycznych.

Zastosowanie

Wkładka bezpiecznikowa przeznaczona jest do ochrony obwodów elektrycznych przed przeciążeniem i zwarciem w instalacjach przemysłowych, handlowych oraz w urządzeniach wykonawczych.

• Ochrona obwodów oświetleniowych i gniazd wtyczkowych w podrozdzielnicach.
• Zabezpieczenie odbiorników o charakterze rezystancyjnym (np. grzejniki, piece).
• Stosowanie w rozdzielnicach głównych i pomocniczych zakładów przemysłowych.
• Wymiana istniejących wkładek bezpiecznikowych w podstawach systemu 14×51.

Wskazówki Montażowe

Wkładkę bezpiecznikową może wymieniać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz zasilanie. Należy stosować odpowiednie narzędzia (np. wyjmik do wkładek). Przekrój przewodów dobierz do prądu znamionowego wkładki. Po wymianie sprawdź działanie zabezpieczenia i dokręć połączenia zgodnie z dokumentacją podstawy bezpiecznikowej.

FAQ

• Czy wkładka posiada wskaźnik przepalenia? W danych producenta nie określono wbudowanego wskaźnika. Stan wkładki można sprawdzić wizualnie po wyjęciu z podstawy lub za pomocą miernika ciągłości.
• Jaki jest stopień ochrony IP samej wkładki? Wkładka bezpiecznikowa nie posiada stopnia ochrony IP – jest elementem wewnętrznym montowanym w podstawie. Ochronę przed dotykiem i pyłem zapewnia obudowa podstawy bezpiecznikowej.
• Jak dobrać wkładkę do istniejącego obwodu? Prąd znamionowy wkładki powinien być nie niższy niż prąd obciążenia i nie wyższy niż obciążalność prądowa chronionego przewodu. W razie wątpliwości skonsultuj się z projektantem instalacji.
