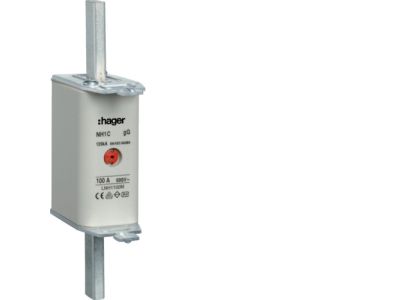

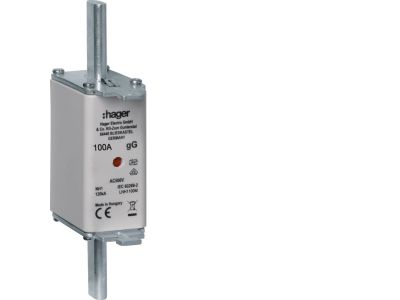

Wkładka bezpiecznikowa nożowa NH1C wskaźnik podwójny uchwyt nieizolowany gG 100A 500 VAC | LNH1100M Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa typu NH1C o charakterystyce gG (ogólnego przeznaczenia) to kluczowy element zabezpieczający instalacje elektroenergetyczne przed skutkami przeciążeń oraz zwarć. Produkt marki Hager, o numerze katalogowym LNH1100M, został zaprojektowany z myślą o najwyższej niezawodności w warunkach przemysłowych. Prąd znamionowy wynoszący 100 A pozwala na skuteczną ochronę obwodów o znacznym obciążeniu, a napięcie znamionowe 500 V AC sprawia, że wkładka jest idealnym rozwiązaniem dla standardowych sieci rozdzielczych.

• Podwójny wskaźnik zadziałania: Innowacyjny system sygnalizacji pozwala na błyskawiczną identyfikację przepalonej wkładki zarówno z góry, jak i z przodu korpusu, co znacząco skraca czas przestoju serwisowego.
• Charakterystyka gG: Pełnozakresowa ochrona przewodów i kabli, reagująca zarówno na niewielkie przeciążenia, jak i prądy zwarciowe o wysokiej wartości.
• Nieizolowany uchwyt: Metalowe zaczepy (uchwyty) są połączone z elementem stykowym, co jest standardem w profesjonalnych rozdzielnicach obsługiwanych przez wykwalifikowany personel przy użyciu odpowiedniego sprzętu ochronnego.
• Wysoka zdolność zwarciowa: Solidna konstrukcja ceramiczna wypełniona piaskiem kwarcowym gwarantuje bezpieczne gaszenie łuku elektrycznego nawet przy ekstremalnych wartościach prądu zwarciowego.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych i krajowych norm bezpieczeństwa, co jest niezbędne w profesjonalnych projektach elektrycznych. Wkładka jest zgodna z normą IEC 60269-1 oraz IEC 60269-2, które określają parametry techniczne i wymiarowe dla niskonapięciowych bezpieczników topikowych. Posiada certyfikację CE, co potwierdza dopuszczenie do obrotu na rynku europejskim i gwarantuje zachowanie deklarowanych parametrów technicznych przez cały okres eksploatacji.

Zastosowanie

Wkładka NH1C gG 100A znajduje szerokie zastosowanie w sektorze B2B, w tym w:

• Głównych rozdzielnicach niskiego napięcia w budynkach przemysłowych i komercyjnych.
• Zabezpieczaniu linii zasilających i pionów elektroenergetycznych.
• Układach sterowania i automatyki jako zabezpieczenie główne przedlicznikowe lub zalicznikowe.
• Złączach kablowych i szafach sterowniczych wymagających wysokiej selektywności zabezpieczeń.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej NH1C powinien być przeprowadzany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Należy pamiętać o następujących zasadach:

• Narzędzia: Do montażu i demontażu wkładki należy bezwzględnie używać atestowanego uchwytu izolacyjnego (tzw. chwytaka bezpiecznikowego) z rękawem ochronnym, aby zminimalizować ryzyko porażenia.
• Stan styków: Przed instalacją należy sprawdzić czystość szczęk w podstawie bezpiecznikowej. Zanieczyszczenia mogą powodować wzrost rezystancji przejścia i nadmierne nagrzewanie się styku.
• Weryfikacja parametrów: Przed włożeniem wkładki należy upewnić się, że prąd znamionowy (100A) oraz charakterystyka (gG) są zgodne z dokumentacją projektową danej rozdzielnicy.

FAQ

1. Co oznacza oznaczenie NH1C?
NH to skrót od niemieckiego 'Niederspannungs-Hochleistungs-Sicherung' (bezpiecznik niskonapięciowy o wysokiej wydajności). Cyfra 1 oznacza rozmiar gabarytowy, a litera C wskazuje na wersję kompaktową (zwężoną), która zachowuje parametry elektryczne standardowego rozmiaru 1 przy mniejszej szerokości korpusu.

2. Czy wkładkę można wymieniać pod obciążeniem?
Wymiana wkładek NH pod obciążeniem jest niedozwolona, chyba że stosowane są specjalistyczne rozłączniki bezpiecznikowe przystosowane do gaszenia łuku. W standardowych podstawach bezpiecznikowych należy najpierw odłączyć obciążenie.

3. Dlaczego podwójny wskaźnik jest ważny?
W gęsto upakowanych rozdzielnicach widoczność standardowego wskaźnika może być ograniczona przez przewody lub inne aparaty. Podwójny wskaźnik (na czole i na górnej płytce) gwarantuje, że elektryk zawsze dostrzeże status bezpiecznika bez konieczności demontażu osłon.
