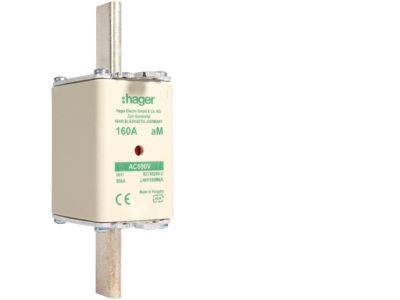

Wkładka bezpiecznikowa nożowa NH1 wskaźnik podwójny uchwyt nieizolowany aM 160A 690 VAC | LNH1160M6A Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH1 o prądzie znamionowym 160 A i napięciu 690 V AC (symbol LNH1160M6A) przeznaczona jest do zabezpieczania obwodów silnikowych i instalacji przemysłowych. Charakterystyka aM zapewnia selektywną ochronę przed zwarciami przy jednoczesnym przenoszeniu prądów rozruchowych silników. Podwójny wskaźnik zadziałania informuje o przepaleniu wkładki, a nieizolowany uchwyt ułatwia wyjmowanie w warunkach przemysłowych.

• Prąd znamionowy 160 A: umożliwia bezpieczne zabezpieczenie obwodów o dużym obciążeniu, np. silników elektrycznych lub transformatorów.
• Napięcie znamionowe 690 V AC: gwarantuje pracę w sieciach przemysłowych i rozdzielnicach głównych przy podwyższonym napięciu.
• Charakterystyka aM: dedykowana do zabezpieczania odbiorników o charakterze indukcyjnym – wytrzymuje prądy rozruchowe bez zbędnych wyłączeń.
• Podwójny wskaźnik zadziałania: wizualnie i mechanicznie sygnalizuje przepalenie wkładki (wskaźnik czołowy i boczny), co ułatwia szybką diagnostykę i wymianę.
• Nieizolowany uchwyt nożowy: zapewnia pewny chwyt i łatwe operowanie wkładką w podstawie NH1, typowo stosowanej w rozdzielnicach przemysłowych.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zgodność z dyrektywami niskonapięciowymi gwarantuje bezpieczeństwo użytkowania w instalacjach przemysłowych.

Zastosowanie

Wkładka bezpiecznikowa NH1 z charakterystyką aM znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona zwarciowa obwodów o charakterze silnikowym i transformatorowym.

• Zabezpieczanie silników elektrycznych przed skutkami zwarć (w obwodach rozruchowych i głównych).
• Ochrona transformatorów i dławików w rozdzielnicach przemysłowych.
• Stosowanie w głównych szynoprzewodach i tablicach rozdzielczych (GN/TN) jako zabezpieczenie przedlicznikowe lub odbiorcze.
• Zabezpieczanie obwodów sterowniczych i pomocniczych w maszynach oraz instalacjach automatyki przemysłowej.

Wskazówki Montażowe

Montaż i wymiana wkładek bezpiecznikowych mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (min. do 1 kV). Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całej rozdzielnicy i upewnij się o jego braku. Wkładkę należy umieścić w dedykowanej podstawie NH1 (zgodnej z profilem szyny TH35 lub wspornikami), dociskając do oporu tak, aby noże stykały się z zaciskami. Używaj izolowanych narzędzi z uwagi na nieizolowany uchwyt wkładki. Moment dokręcania śrub zacisków podstawy należy sprawdzić w dokumentacji producenta podstawy. Przekrój przewodów dobierz do prądu znamionowego 160 A zgodnie z normą PN-HD 60364-5-52.

FAQ

• Co oznacza „podwójny wskaźnik” w tej wkładce? Wkładka wyposażona jest w dwa niezależne wskaźniki zadziałania – jeden umieszczony na czole, drugi na boku wkładki. W przypadku przepalenia oba wskazują stan zadziałania (np. wysunięty trzpień lub kolorowy pasek), co umożliwia szybką identyfikację przepalonej wkładki nawet w trudno dostępnych miejscach.
• Do czego służy charakterystyka aM? Charakterystyka aM (ang. accompaniment of motor) jest przeznaczona do zabezpieczania obwodów silnikowych. Pozwala na przepływ prądów rozruchowych (nawet 6-8 krotność In) przez czas rozruchu, jednocześnie szybko wyłączając prądy zwarciowe. Nie nadaje się do ochrony przeciążeniowej – w obwodzie wymagany jest dodatkowy wyłącznik termiczny.
• Czy uchwyt wkładki jest izolowany? Nie – uchwyt jest nieizolowany (metalowy). Dlatego podczas wyjmowania lub wkładania wkładki pod napięciem należy używać izolowanych narzędzi i rękawic dielektrycznych. Dla bezpieczeństwa zawsze odłączaj napięcie przed manipulacją.
