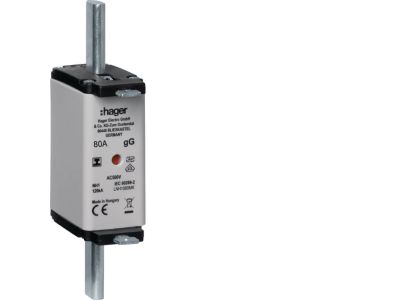

Wkładka bezpiecznikowa nożowa NH1 wskaźnik podwójny uchwyt izolowany gG 80A 500 VAC | LNH1080MK Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH1 z oznaczeniem LNH1080MK przeznaczona jest do zabezpieczania obwodów elektrycznych przed przeciążeniem i zwarciem. Charakteryzuje się prądem znamionowym 80 A przy napięciu 500 V AC oraz charakterystyką gG (zabezpieczenie przewodów i urządzeń). Wyposażona w podwójny wskaźnik zadziałania i izolowany uchwyt ułatwiający bezpieczną obsługę. Wielkość NH1 zapewnia kompatybilność z typowymi podstawami bezpiecznikowymi.

• Prąd znamionowy 80 A: Zabezpiecza obwody o znacznym obciążeniu, zapewniając niezawodną ochronę przed przeciążeniami i zwarciami.
• Napięcie znamionowe 500 V AC: Przystosowana do pracy w instalacjach niskiego napięcia, typowych dla rozdzielnic przemysłowych i budynkowych.
• Charakterystyka gG: Uniwersalna charakterystyka do ochrony przewodów i urządzeń – sprawdzona w zastosowaniach ogólnych.
• Podwójny wskaźnik zadziałania: Umożliwia szybką i jednoznaczną wizualną kontrolę stanu wkładki bez konieczności jej wyjmowania.
• Izolowany uchwyt: Ułatwia bezpieczne chwytanie i wymianę wkładki, redukując ryzyko przypadkowego dotknięcia części pod napięciem.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Zgodny z ogólnymi standardami DIN dla wkładek bezpiecznikowych nożowych.

Zastosowanie

Wkładka bezpiecznikowa NH1 o prądzie 80 A znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach, gdzie wymagana jest niezawodna ochrona przed zwarciem i przeciążeniem.

• Zabezpieczenie obwodów odbiorczych: Stosowana w liniach zasilających maszyny, urządzenia przemysłowe i instalacje budynkowe.
• Ochrona rozdzielnic głównych: Jako wkładka w podstawach NH1 w rozdzielnicach przemysłowych i komercyjnych.
• Wymiana w istniejących instalacjach: Idealna do modernizacji i serwisu instalacji wyposażonych w podstawy bezpiecznikowe wielkości NH1.
• Automatyka i sterowanie: Może być stosowana w obwodach pomocniczych, gdzie wymagana jest selektywna ochrona.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie. Wkładkę należy włożyć do odpowiedniej podstawy bezpiecznikowej NH1, upewniając się, że uchwyt izolowany jest prawidłowo zamocowany. Moment dokręcania połączeń śrubowych w podstawie – zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 80 A.

FAQ

• Jak działa podwójny wskaźnik? Wskaźnik (np. mechaniczny lub optyczny) pokazuje, czy wkładka jest sprawna, czy zadziałała – umożliwia to szybkie zlokalizowanie przepalonej wkładki bez wyjmowania jej z podstawy.
• Jaki jest stopień ochrony wkładki? Stopień ochrony zależy od zastosowanej podstawy i obudowy rozdzielnicy. Sama wkładka jest elementem wewnętrznym, zazwyczaj montowanym w osłonie o IP odpowiednim do warunków pracy.
• Czy wkładkę można używać w obwodach DC? Parametry znamionowe dotyczą napięcia AC 500 V. Stosowanie w obwodach prądu stałego może wymagać innej charakterystyki i niższych napięć – przed zastosowaniem sprawdź dane katalogowe producenta.
