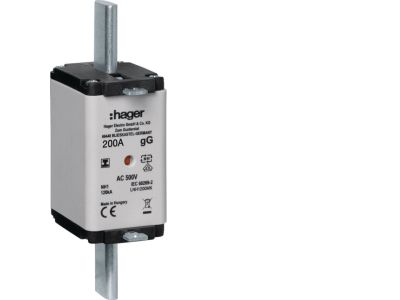

Wkładka bezpiecznikowa nożowa NH1 wskaźnik podwójny uchwyt izolowany gG 200A 500 VAC | LNH1200MK Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa nożowa NH1 typu LNH1200MK o charakterystyce gG (ogólnego przeznaczenia) zapewnia niezawodną ochronę przeciążeniową i zwarciową w instalacjach elektrycznych. Zaprojektowana dla prądu znamionowego 200 A i napięcia 500 V AC, wyposażona w podwójny wskaźnik zadziałania oraz izolowany uchwyt ułatwiający bezpieczną obsługę. Szerokość modułu odpowiada standardowi NH1.

• Prąd znamionowy 200 A: umożliwia ochronę obwodów o znacznym obciążeniu, np. w rozdzielnicach przemysłowych i budynkowych.
• Napięcie znamionowe 500 V AC: gwarantuje bezpieczną pracę w sieciach niskiego napięcia (np. 230/400 V) z odpowiednim zapasem.
• Charakterystyka gG: zabezpiecza przewody i urządzenia zarówno przed przeciążeniem, jak i zwarciem w zastosowaniach ogólnych.
• Podwójny wskaźnik zadziałania: umożliwia szybkie sprawdzenie stanu wkładki z obu stron, co przyspiesza identyfikację przepalonej wkładki.
• Izolowany uchwyt: zwiększa bezpieczeństwo podczas ręcznej wymiany wkładki, nawet w warunkach napięcia resztkowego.

Zgodność z Normami

Wkładka bezpiecznikowa nożowa NH1 jest zaprojektowana zgodnie z wymaganiami europejskich norm dotyczących bezpieczników niskonapięciowych oraz posiada oznaczenie CE. Jej parametry i budowa odpowiadają standardom stosowanym w rozdzielnicach i instalacjach przemysłowych, co gwarantuje kompatybilność z typowymi podstawami bezpiecznikowymi NH1.

Zastosowanie

Wkładka bezpiecznikowa NH1 gG 200 A znajduje zastosowanie w rozdzielnicach głównych, tablicach bezpiecznikowych oraz urządzeniach odbiorczych w obiektach przemysłowych, handlowych i użyteczności publicznej.

• Ochrona linii kablowych i przewodów przed przeciążeniem oraz zwarciem w instalacjach trójfazowych 400 V.
• Zabezpieczenie odbiorników o dużym poborze prądu, takich jak silniki, transformatory, piece przemysłowe.
• Stosowanie w szafach rozdzielczych i rozdzielnicach głównych budynków mieszkalnych wielorodzinnych oraz komercyjnych.
• Element wymienny w istniejących rozdzielnicach, gdzie wymagana jest charakterystyka gG dla zachowania selektywności zabezpieczeń.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może przeprowadzać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Wkładkę należy osadzić w odpowiedniej podstawie bezpiecznikowej typu NH1 (zgodnej z wymiarami noży). Przed włożeniem sprawdzić stan wskaźników i izolacji. Nie stosować wkładek o innych parametrach niż wymagane w danym obwodzie. Moment dokręcania śrub w podstawie oraz przekrój przyłączonych przewodów muszą być zgodne z dokumentacją producenta podstawy bezpiecznikowej.

FAQ

• Czy wskaźnik podwójny działa po przepaleniu wkładki? Tak, podwójny wskaźnik mechaniczny (np. trzpień wyskakujący) sygnalizuje zadziałanie wkładki po obu stronach, co ułatwia lokalizację uszkodzonego elementu w rozdzielnicy, nawet jeśli jedna strona jest niewidoczna.
• Jaką normą charakteryzuje się wkładka NH1 gG? Wkładka spełnia wymagania ogólne dla bezpieczników niskonapięciowych stosowanych w Europie (seria norm IEC/EN 60269). Jej konkretne parametry (wymiary, charakterystyka) odpowiadają standardowi NH1.
• Czy można zamiennie stosować wkładkę NH1 200 A w miejsce mniejszego prądu? Nie – zamiana wkładek o wyższym prądzie znamionowym na obwód zabezpieczany niższym może grozić brakiem ochrony przewodów i urządzeń. Należy zawsze dobierać wkładkę zgodnie z projektem instalacji i przekrojem przewodów.
