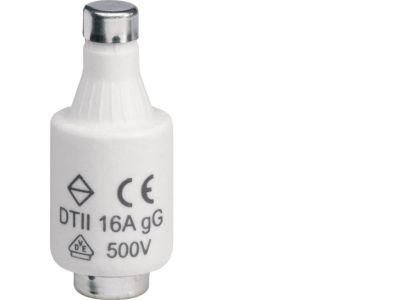

Wkładka bezpiecznikowa DTII/E27 wykonanie zwłoczne gG (Bi-Wtz) 16A 500VAC | LE2716 Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa DTII/E27 o prądzie znamionowym 16A to profesjonalny element zabezpieczający, zaprojektowany przez renomowaną firmę HAGER z myślą o wymagających systemach elektroenergetycznych. Produkt charakteryzuje się zwłoczną charakterystyką działania gG (ogólnego przeznaczenia), co oznacza, że jest zdolny do przenoszenia krótkotrwałych przeciążeń bez zbędnego przerywania obwodu, jednocześnie gwarantując skuteczną ochronę przed skutkami zwarć. Wykonanie w standardzie DII (rozmiar gwintu E27) pozwala na łatwą integrację z powszechnie stosowanymi gniazdami bezpiecznikowymi.

• Prąd znamionowy 16A: Optymalny do zabezpieczania obwodów odbiorczych w instalacjach domowych i przemysłowych.
• Napięcie znamionowe 500V AC: Umożliwia bezpieczną pracę w standardowych sieciach niskiego napięcia oraz w aplikacjach przemysłowych o podwyższonych wymaganiach.
• Porcelanowy korpus: Wykonanie z wysokiej jakości ceramiki zapewnia doskonałą izolację elektryczną oraz wysoką odporność na naprężenia termiczne powstające podczas gaszenia łuku elektrycznego.
• Wskaźnik zadziałania: Wkładka wyposażona jest w górny wskaźnik zadziałania, który w sposób jednoznaczny informuje personel techniczny o przepaleniu elementu topikowego, co znacząco skraca czas diagnostyki awarii.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Spełnia wymagania normy IEC 60269, która definiuje parametry techniczne i zdolności wyłączalne dla wkładek bezpiecznikowych niskiego napięcia. Dzięki temu wkładka LE2716 gwarantuje powtarzalność parametrów czasowo-prądowych oraz pełną kompatybilność z osprzętem innych producentów zachowujących standard DII/E27.

Zastosowanie

Wkładka bezpiecznikowa HAGER LE2716 znajduje szerokie zastosowanie zarówno w energetyce zawodowej, jak i w różnych gałęziach przemysłu. Jest idealnym rozwiązaniem do:

• Zabezpieczania linii zasilających i obwodów rozdzielczych w rozdzielnicach głównych i oddziałowych.
• Ochrony silników elektrycznych o niewielkiej mocy, gdzie wymagana jest charakterystyka zwłoczna ze względu na prądy rozruchowe.
• Zastosowań w podstawach bezpiecznikowych montowanych na szynach DIN lub tablicach licznikowych.
• Systemów, w których brak osłon pozwala na bezpośrednią kontrolę wzrokową górnego wskaźnika zadziałania.

Wskazówki Montażowe

Podczas montażu wkładki bezpiecznikowej należy zachować szczególne środki ostrożności i przestrzegać poniższych wytycznych:

• Dobór gniazda: Upewnij się, że gniazdo bezpiecznikowe posiada gwint E27 oraz jest przystosowane do prądu znamionowego 16A (zastosowanie odpowiedniej wstawki kalibrującej zapobiega omyłkowemu wkręceniu wkładki o zbyt dużym prądzie).
• Moment dokręcania: Główkę bezpiecznikową należy dokręcić z odpowiednią siłą, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się połączenia, co mogłoby doprowadzić do uszkodzenia izolacji przewodów.
• Wymiana: Wymianę wkładki należy przeprowadzać przy wyłączonym obciążeniu, używając do tego celu wyłącznie sprawnych technicznie główek bezpiecznikowych.
• Weryfikacja: Po montażu należy sprawdzić, czy wskaźnik zadziałania jest widoczny i nieuszkodzony.

FAQ

1. Czy wkładka gG może być stosowana do ochrony silników?
Tak, charakterystyka gG (ogólna) posiada właściwości zwłoczne, co pozwala na jej stosowanie w obwodach z urządzeniami o umiarkowanym prądzie rozruchowym, takimi jak małe silniki czy transformatory.

2. Co oznacza skrót Bi-Wtz?
Jest to tradycyjne oznaczenie bezpieczników instalacyjnych o charakterystyce zwłocznej, powszechnie stosowane w polskiej nomenklaturze elektroenergetycznej.

3. Czy wkładka LE2716 pasuje do standardowych rozłączników bezpiecznikowych?
Ten konkretny model z górnym wskaźnikiem zadziałania jest dedykowany głównie do klasycznych podstaw bezpiecznikowych. Do rozłączników z okienkiem kontrolnym zaleca się wersje z podwójnym, kombinowanym wskaźnikiem zadziałania.
