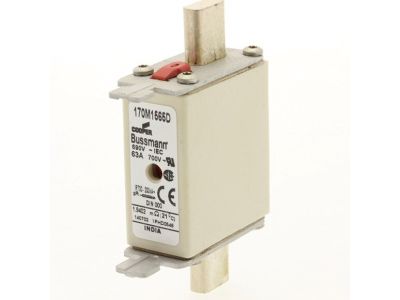

Wkładka bezpiecznikowa DIN000 gR 63A 690V, podwójny wskaźnik | 170M1565D Eaton

Alternatywny kod produktu: 170M1565D

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa DIN000 typu gR o prądzie znamionowym 63 A i napięciu 690 V AC, oznaczona symbolem 170M1565D, przeznaczona do ochrony półprzewodników. Wyposażona w podwójny wskaźnik (kombinacja) – wskaźnik typu T dla mikroprzełącznika, który umożliwia sygnalizację zadziałania. Korpus prostopadłościenny z zaciskami nożowymi i nieizolowanymi uchwytami zapewnia pewne mocowanie w podstawach bezpiecznikowych. Zdolność wyłączania do 200 kA gwarantuje skuteczne przerywanie zwarć w wymagających aplikacjach.

• Prąd znamionowy 63 A: Zabezpiecza obwody o znacznym obciążeniu, minimalizując ryzyko przegrzania i uszkodzenia elementów półprzewodnikowych.
• Napięcie znamionowe 690 V AC: Dedykowany do instalacji o podwyższonym napięciu, typowych dla przemysłowych układów sterowania i zasilania.
• Charakterystyka gR (szybki): Ochrona wrażliwych półprzewodników przed przepięciami i zwarciami dzięki bardzo krótkiemu czasowi zadziałania.
• Podwójny wskaźnik zadziałania (wskaźnik typu T): Umożliwia zdalną sygnalizację stanu bezpiecznika poprzez mikroprzełącznik (opcjonalnie 170H0238/170H0236) – ułatwia diagnostykę i konserwację.
• Zdolność wyłączania 200 kA: Skutecznie przerywa prądy zwarciowe o bardzo dużej wartości, zapewniając bezpieczeństwo personelu i sprzętu.

Zgodność z Normami

Wkładka spełnia wymagania norm DIN 43620 oraz IEC 60269-4, co potwierdza jej zgodność z europejskimi standardami dla bezpieczników ochrony półprzewodników. Posiada deklarację zgodności CE.

Zastosowanie

Dzięki szybkiej charakterystyce gR i wysokiej zdolności wyłączania, wkładka 170M1565D znajduje zastosowanie w układach wymagających precyzyjnej ochrony elementów półprzewodnikowych.

• Ochrona tyrystorów, triaków i diod mocy w przemiennikach częstotliwości i zasilaczach impulsowych.
• Zabezpieczenie prostowników i układów soft-startu przed zwarciami i przeciążeniami.
• Stosowana w rozdzielnicach przemysłowych do ochrony sterowników PLC oraz modułów IGBT.
• Zdalna sygnalizacja zadziałania w systemach automatyki budynkowej i maszyn przemysłowych (z wykorzystaniem mikroprzełącznika).

Wskazówki Montażowe

Montaż i wymiana wkładek bezpiecznikowych muszą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych dobrać do obciążenia 63 A. Nie dotykać uchwytów podczas pracy urządzenia – nie są izolowane.

FAQ

• Czy wkładka posiada podświetlenie LED? Nie – stosuje się tu mechaniczny wskaźnik typu T dla mikroprzełącznika, który po zadziałaniu umożliwia zwarcie/rozwarcie styków zewnętrznego sygnalizatora.
• Jaki jest stopień ochrony IP wkładki? Stopień ochrony nie został podany w dokumentacji. Dla bezpieczników instalowanych wewnątrz rozdzielnic zazwyczaj przyjmuje się IP20, ale decyduje obudowa podstawy.
• Jak sprawdzić, czy wkładka zadziałała? Należy zdemontować wkładkę i sprawdzić ciągłość multimetrem, lub wykorzystać podwójny wskaźnik – po przepaleniu wkładki mikroprzełącznik (opcjonalny) zmienia stan, co można odczytać np. w sterowniku.
