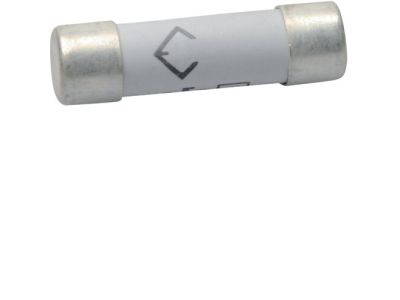

Wkładka bezpiecznikowa cylindryczna CH-14 14x51mm gG 32A 500VAC | LF432G Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa cylindryczna CH-14 o wymiarach 14x51 mm to profesjonalne rozwiązanie marki HAGER, zaprojektowane z myślą o rygorystycznych wymaganiach energetyki zawodowej oraz zaawansowanych systemów przemysłowych. Produkt charakteryzuje się prądem znamionowym wynoszącym 32A oraz napięciem znamionowym 500VAC, co pozwala na skuteczne zabezpieczanie obwodów przed skutkami przeciążeń i zwarć. Charakterystyka gG (ogólnego przeznaczenia) oznacza, że wkładka zapewnia pełnozakresową zdolność wyłączania, chroniąc zarówno kable, jak i urządzenia odbiorcze.

• Wymiary standardowe: Gabaryt 14x51 mm gwarantuje kompatybilność z szeroką gamą rozłączników i podstaw bezpiecznikowych dostępnych na rynku.
• Wysoka jakość wykonania: Porcelanowy korpus wkładki charakteryzuje się doskonałą odpornością termiczną i mechaniczną, co jest kluczowe w warunkach przemysłowych.
• Wskaźnik zadziałania: Produkt wyposażony jest w precyzyjny wskaźnik, który umożliwia szybką identyfikację przepalonego elementu, co znacząco skraca czas przestoju serwisowego.
• Niezawodność HAGER: Jako lider w branży elektroinstalacyjnej, HAGER dostarcza komponenty o powtarzalnych parametrach elektrycznych.

Zgodność z Normami

Wkładka bezpiecznikowa LF432G została zaprojektowana i wyprodukowana zgodnie z międzynarodowymi standardami dotyczącymi bezpieczników niskiego napięcia. Spełnia ona wymogi normy IEC 60269, co potwierdza jej zdolność do bezpiecznego przerywania prądów zwarciowych przy zachowaniu pełnej selektywności w odpowiednio zaprojektowanych układach. Zastosowanie materiałów najwyższej jakości gwarantuje stabilność parametrów czasowo-prądowych przez cały okres eksploatacji.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze B2B, w tym w:

• Energetyce zawodowej: Zabezpieczanie linii zasilających oraz rozdzielnic głównych w obiektach infrastrukturalnych.
• Przemyśle ciężkim: Ochrona silników elektrycznych, transformatorów oraz układów sterowania automatyki przemysłowej.
• Budownictwie komercyjnym: Zabezpieczanie obwodów rozdzielczych w biurowcach, centrach danych i obiektach użyteczności publicznej.
• Rozłącznikach bezpiecznikowych: Dzięki konstrukcji z wyraźnym wskaźnikiem, wkładka idealnie współpracuje z aparatami modułowymi wyposażonymi w okienka kontrolne.

Wskazówki Montażowe

Podczas instalacji wkładki CH-14 32A należy przestrzegać następujących zasad:

• Dobór aparatu: Upewnij się, że podstawa bezpiecznikowa lub rozłącznik są przystosowane do prądu 32A i wymiaru 14x51 mm.
• Stan styków: Przed montażem sprawdź, czy zaciski w aparacie są czyste i nie wykazują śladów utlenienia, co zapobiega nadmiernemu nagrzewaniu się styku.
• Bezpieczeństwo: Wymianę wkładki należy przeprowadzać przy użyciu odpowiednich narzędzi izolowanych lub po odłączeniu napięcia, zgodnie z obowiązującymi przepisami BHP.
• Weryfikacja wskaźnika: Po zamontowaniu w rozłączniku, upewnij się, że wskaźnik zadziałania jest widoczny w okienku inspekcyjnym, co ułatwi przyszłą diagnostykę.

FAQ

1. Czy wkładka gG może być stosowana do ochrony silników?
Tak, charakterystyka gG jest charakterystyką ogólną i może być stosowana do ochrony silników, o ile prąd rozruchowy nie przekracza dopuszczalnych wartości określonych w krzywej czasowo-prądowej wkładki.

2. Jaka jest różnica między wkładką 14x51 a 10x38?
Różnica polega na wymiarach fizycznych oraz zdolności do przewodzenia wyższych prądów znamionowych i wytrzymałości zwarciowej. Wkładki 14x51 są stosowane w obwodach o większym obciążeniu.

3. Czy wskaźnik zadziałania jest widoczny w zamkniętym rozłączniku?
Tak, wkładka została zaprojektowana tak, aby jej wskaźnik był widoczny przez okienka kontrolne w większości standardowych rozłączników bezpiecznikowych.
