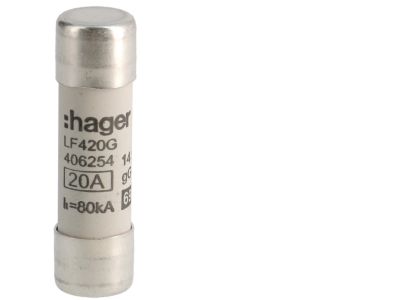

Wkładka bezpiecznikowa cylindryczna CH-14 14x51mm gG 20A 500VAC | LF420G Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa cylindryczna CH-14 o wymiarach 14x51 mm to profesjonalny element zabezpieczający, zaprojektowany przez renomowaną firmę HAGER z myślą o wymagających systemach energetyki zawodowej oraz różnorodnych gałęziach przemysłu. Produkt charakteryzuje się prądem znamionowym wynoszącym 20A oraz zdolnością do pracy przy napięciu znamionowym 500V AC. Charakterystyka gG (ogólnego przeznaczenia) zapewnia pełnozakresową ochronę urządzeń i przewodów przed skutkami przeciążeń oraz zwarć, co jest kluczowe dla zachowania ciągłości procesów technologicznych.

• Wymiary standardowe: Format 14x51 mm gwarantuje pełną kompatybilność z szeroką gamą rozłączników i podstaw bezpiecznikowych dostępnych na rynku.
• Wysoka jakość wykonania: Korpus wykonany z wysokogatunkowej porcelany zapewnia doskonałą odporność termiczną i mechaniczną podczas wystąpienia łuku elektrycznego.
• Wskaźnik zadziałania: Wkładka została wyposażona w precyzyjny wskaźnik zadziałania umieszczony na płycie czołowej, co pozwala na błyskawiczną identyfikację uszkodzonego obwodu bez konieczności użycia specjalistycznych przyrządów pomiarowych.
• Niezawodność HAGER: Produkt spełnia rygorystyczne standardy jakościowe, co przekłada się na długowieczność i stabilność parametrów elektrycznych w czasie eksploatacji.

Zgodność z Normami

Wkładka bezpiecznikowa LF420G została zaprojektowana i wyprodukowana zgodnie z międzynarodowymi standardami dotyczącymi aparatury niskiego napięcia. Spełnia ona wymogi normy IEC 60269, co potwierdza jej zdolność do bezpiecznego przerywania prądów zwarciowych w instalacjach przemysłowych. Zastosowanie materiałów izolacyjnych najwyższej klasy gwarantuje bezpieczeństwo użytkowania oraz minimalizuje ryzyko pożaru w przypadku awarii sieci.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze B2B, szczególnie tam, gdzie wymagana jest wysoka niezawodność zasilania. Jest idealnym rozwiązaniem do:

• Zabezpieczania silników elektrycznych o mniejszej mocy oraz układów sterowania.
• Ochrony rozdzielnic głównych i obiektowych w zakładach produkcyjnych.
• Zastosowań w energetyce zawodowej, gdzie wymagana jest selektywność zabezpieczeń.
• Montażu w rozłącznikach bezpiecznikowych wyposażonych w okienka kontrolne, dzięki doskonałej widoczności wskaźnika zadziałania.

Wskazówki Montażowe

Podczas montażu wkładki CH-14 20A należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Dobór podstawy: Upewnij się, że rozłącznik lub podstawa bezpiecznikowa jest przystosowana do rozmiaru 14x51 mm oraz prądu 20A.
• Czystość styków: Przed instalacją należy sprawdzić, czy zaciski w aparacie są wolne od zanieczyszczeń, co zapobiega nadmiernemu nagrzewaniu się styku (wzrostowi rezystancji przejścia).
• Wymiana: Wymianę wkładki należy przeprowadzać przy użyciu odpowiednich narzędzi izolowanych lub poprzez otwarcie dźwigni rozłącznika, zachowując wszelkie zasady BHP obowiązujące przy pracach pod napięciem lub w jego pobliżu.
• Orientacja: W przypadku montażu w rozłącznikach z okienkiem, należy umieścić wkładkę tak, aby wskaźnik zadziałania był skierowany w stronę wizjera.

FAQ

• Czy wkładka o charakterystyce gG może być stosowana do ochrony silników? Tak, charakterystyka gG jest charakterystyką ogólną, która chroni zarówno przed przeciążeniami, jak i zwarciami, jednak przy bardzo ciężkich rozruchach należy zweryfikować czasoprądy pasmowe bezpiecznika.
• Czy wskaźnik zadziałania jest widoczny w zamkniętym rozłączniku? Tak, konstrukcja wkładki z wskaźnikiem na płycie czołowej została zaprojektowana specjalnie pod kątem rozłączników bezpiecznikowych z okienkami kontrolnymi.
• Jakie jest maksymalne napięcie pracy tej wkładki? Wkładka jest przeznaczona do pracy w sieciach prądu przemiennego o napięciu znamionowym do 500V AC.
