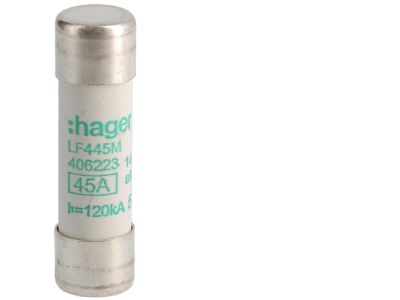

Wkładka bezpiecznikowa cylindryczna CH-14 14x51mm aM 45A 500VAC | LF445M Hager

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa cylindryczna CH-14 o symbolu LF445M przeznaczona jest do ochrony obwodów elektrycznych przed skutkami zwarć i przeciążeń. Charakteryzuje się prądem znamionowym 45 A oraz napięciem 500 V AC, co pozwala na stosowanie w instalacjach przemysłowych o dużym zapotrzebowaniu mocy. Wymiary 14×51 mm zapewniają kompatybilność z typowymi podstawami bezpiecznikowymi, a charakterystyka aM (z opóźnionym działaniem) jest optymalna do zabezpieczania odbiorników o charakterze indukcyjnym, takich jak silniki elektryczne.

• Prąd znamionowy 45 A: Gwarantuje skuteczną ochronę obwodów o znacznym obciążeniu roboczym, minimalizując ryzyko przegrzania i przerw w dostawie energii.
• Napięcie znamionowe 500 V AC: Umożliwia bezpieczną pracę w instalacjach trójfazowych oraz w sieciach przemysłowych o podwyższonym napięciu.
• Charakterystyka aM (opóźniona): Zapobiega niepotrzebnemu wyłączeniu podczas rozruchu silników i innych odbiorników o wysokim prądzie rozruchowym, jednocześnie zapewniając szybkie zadziałanie przy zwarciu.
• Wymiary 14×51 mm: Pasuje do standardowych podstaw bezpiecznikowych (np. NH00, DII) – łatwy montaż i wymiana bez modyfikacji instalacji.
• Obudowa cylindryczna z trwałego materiału ceramicznego: Odporna na wysoką temperaturę i impulsy zwarciowe, zapewnia długą żywotność i niezawodność w trudnych warunkach.

Zgodność z Normami

Wkładka bezpiecznikowa LF445M spełnia wymagania europejskich norm dotyczących zabezpieczeń przeciążeniowych i zwarciowych. Produkt posiada certyfikat CE i jest zgodny z dyrektywą niskonapięciową 2014/35/UE. Stosowanie zgodnie z dokumentacją producenta gwarantuje bezpieczną eksploatację w instalacjach przemysłowych i komercyjnych.

Zastosowanie

Dzięki charakterystyce aM i wysokiemu prądowi znamionowemu wkładka LF445M sprawdza się w obwodach wymagających selektywnej ochrony przed zwarciami przy jednoczesnym opóźnieniu zadziałania. Znajduje zastosowanie w:

• Zabezpieczaniu obwodów silników elektrycznych (pompy, wentylatory, kompresory) przed zwarciami międzyfazowymi i doziemnymi.
• Ochronie linii zasilających w rozdzielnicach przemysłowych i sterowniczych, gdzie wymagana jest ciągłość zasilania przy rozruchu urządzeń.
• Stosowaniu w szafach sterowniczych maszyn i urządzeń produkcyjnych jako element zabezpieczający przed zwarciem w obwodzie głównym.
• W instalacjach oświetleniowych i gniazdowych o dużym poborze mocy, jeśli producent zaleca charakterystykę aM.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania i zabezpieczyć obwód przed przypadkowym załączeniem. Wkładkę instalować w odpowiedniej podstawie bezpiecznikowej (14×51 mm) zgodnie z kierunkiem przepływu prądu oznaczonym na obudowie. Przekrój przewodów doprowadzających do podstawy musi być dobrany do prądu znamionowego (45 A) zgodnie z obowiązującymi normami. Po zamontowaniu sprawdzić pewność osadzenia wkładki i brak widocznych uszkodzeń mechanicznych.

FAQ

• Czym różni się charakterystyka aM od gG? Charakterystyka aM (opóźniona) dopuszcza krótkotrwałe przeciążenia (np. rozruch silnika), a działa szybko przy zwarciu. Natomiast gG jest uniwersalna do ochrony przewodów – reaguje szybciej na przeciążenia. aM stosuje się głównie w obwodach silnikowych.
• Czy wkładka LF445M nadaje się do napięcia stałego (DC)? Dane katalogowe określają napięcie znamionowe 500 V AC. Brak informacji o parametrach DC – nie zaleca się stosowania w obwodach prądu stałego bez potwierdzenia producenta.
• Jakie podstawy bezpiecznikowe są kompatybilne z wkładką 14×51 mm? Wkładka o wymiarach 14×51 mm pasuje do standardowych podstaw bezpiecznikowych dla wkładek cylindrycznych tego rozmiaru, np. DO2, DII, NH00 (odpowiedni adapter). Przed montażem sprawdź wymiary gniazda w podstawie.
